MEMBRANLI TANKLAR

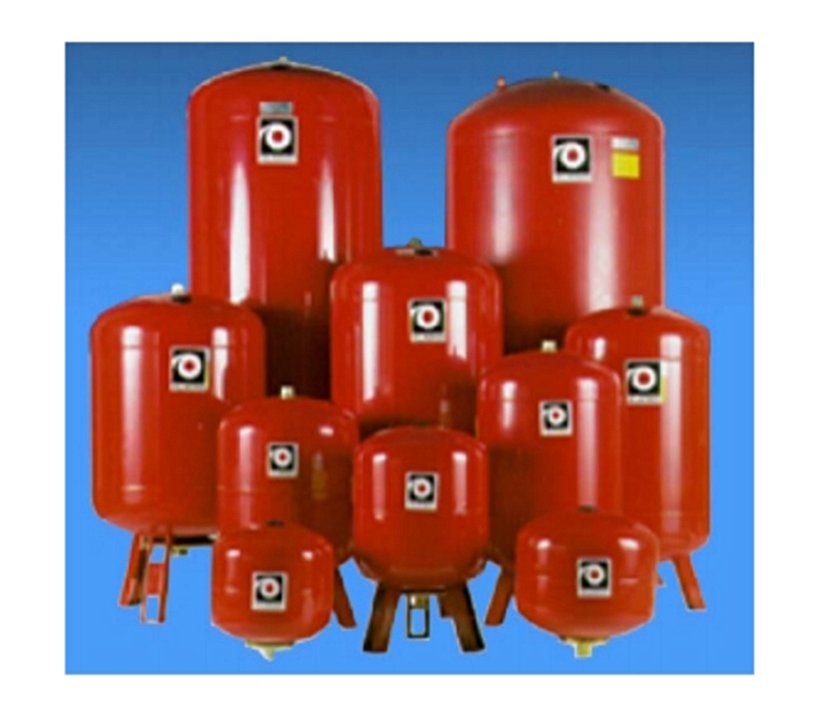

Membranlı tanklar (MT), Türkiye’ye 1990’lı yılların başında girmiş, doğalgazın yaygınlaşması ile birlikte kullanımları hızla artmıştır. Şu anda kurulan her kazan dairesinde en azından bir adet MT vardır. MT’ler hem ısıtma sisteminin hem de hidrofor tesisatının standart bir parçası olmuştur. MT’ler kombi, kat kaloriferi gibi cihazlarda ürüne doğrudan entegre olmuş şekilde ürünün ayrılmaz bir parçasıdır. Yazımızda bu tankları değil, daha büyük kapasiteli ve cihazdan ayrı olarak kullanılanları(yukarıdaki grup resminde görülen tipler) ele alacağız. Bununla birlikte şu söylenebilir; Sistemin parçası olan MT ile ürünün parçası olan MT arasında hiç bir fark yoktur. Çalışma prensipleri aynıdır.

İsimlendirme

MT’ler piyasada çeşitli adlarla anılmaktadır. Bunlar aşağıda sıralanmıştır;

• Membranlı Tank

• Genleşme Tankı (veya Deposu)

• Kapalı Genleşme Tankı

• İmbisat Tankı (veya Deposu)

• Denge Tankı (veya Deposu)

Tankların, genellikle kullanıldığı sektöre ve kullanım amacına göre isimlendirildiği görülmektedir.

Biz genel kullanımı ifade etmesi amacıyla membranlıtank olarak adlandırmayı tercih etmekteyiz.

Membran Tipleri

Evrim Ağacı'ndan Mesaj

Neden Desteğe İhtiyacımız Var?

Aslında maddi destek istememizin nedeni çok basit: Çünkü Evrim Ağacı, bizim tek mesleğimiz, tek gelir kaynağımız. Birçoklarının aksine bizler, sosyal medyada gördüğünüz makale ve videolarımızı hobi olarak, mesleğimizden arta kalan zamanlarda yapmıyoruz. Dolayısıyla bu işi sürdürebilmek için gelir elde etmemiz gerekiyor.

Bunda elbette ki hiçbir sakınca yok; kimin, ne şartlar altında yayın yapmayı seçtiği büyük oranda bir tercih meselesi. Ne var ki biz, eğer ana mesleklerimizi icra edecek olursak (yani kendi mesleğimiz doğrultusunda bir iş sahibi olursak) Evrim Ağacı'na zaman ayıramayacağımızı, ayakta tutamayacağımızı biliyoruz. Çünkü az sonra detaylarını vereceğimiz üzere, Evrim Ağacı sosyal medyada denk geldiğiniz makale ve videolardan çok daha büyük, kapsamlı ve aşırı zaman alan bir bilim platformu projesi. Bu nedenle bizler, meslek olarak Evrim Ağacı'nı seçtik.

Eğer hem Evrim Ağacı'ndan hayatımızı idame ettirecek, mesleklerimizi bırakmayı en azından kısmen meşrulaştıracak ve mantıklı kılacak kadar bir gelir kaynağı elde edemezsek, mecburen Evrim Ağacı'nı bırakıp, kendi mesleklerimize döneceğiz. Ama bunu istemiyoruz ve bu nedenle didiniyoruz.

Destek Ol

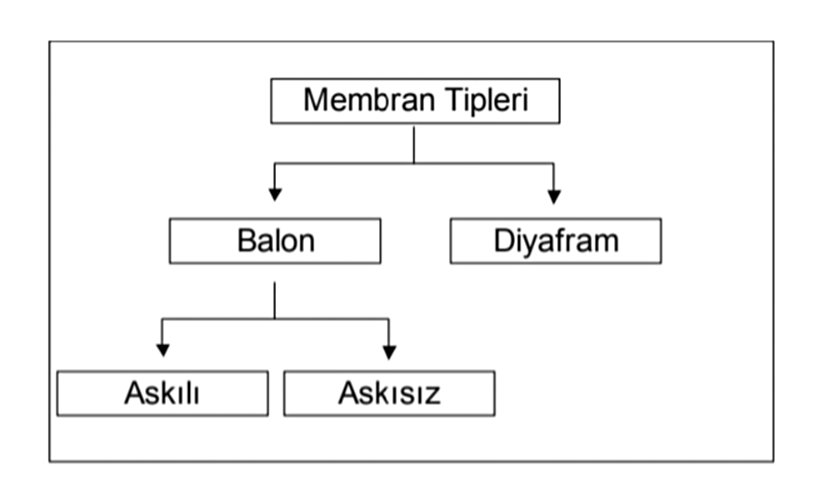

Membran tipleri şemada görülmektedir. Tankların içinde kullanılan membranlar genellikle yurt dışından ithal edilir ve tank imalatı Türkiye’de yapılır. Yerli tanklarda kullanılan membranlar balon tiptir. Diyafram membran üretiminde daha az malzeme kullanılır ama üretimi daha zordur. Ancak çok miktarda üretim yapılırsa rantabl olur. Diyafram membranlı tankta su, sac ile temas eder. Diyafram membranlı tanklar sadece kapalı devre ısıtma sisteminde kullanılabilirler. Çünkü sisteme sadece ilk çalıştırma sırasında taze su alınır. Daha sonra bu su sürekli sistemde kalır. Suyun içindeki oksijen, radyatörler, kazan ve tank cidarında çok az miktarda paslanma yapar. Fakat oksijen bitince pas ilerlemez. Eğer diyafram membranlı tank hidrofor tesisatına takılırsa, tanka sürekli taze su geleceğinden paslanma çok hızlı olur ve tank delinir.

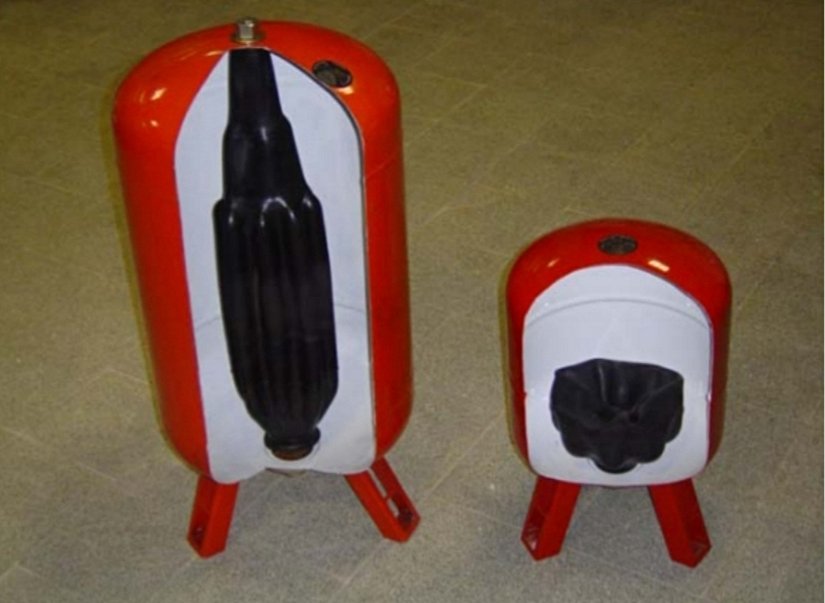

Balon tip membranlarda ise su sacla temas etmez. Daima membranın içinde bulunur. Dolayısıyla balon tip membranlar hem ısıtma sistemlerinde hem de hidrofor tesisatında kullanılabilirler. Balon tip membranların küçük kapasiteli olanları askısızdır. Ama büyük tiplerde membran yukarıdan askıya alınır.

Kömürlü Kazanlarda MT Kullanılamaz. Kömürlü kazan kullanılan sistemin kapalı devre haline getirilmesi tehlikelidir. Çünkü kömürlü kazanlarda ısıtma sürecine tam olarak hakim olunamaz. Yakıt beslemesi ve yanma tam olarak kontrollü değildir. Bu nedenle sistemin sıcaklığıtasarım değerlerinin üzerine çıkabilir. Veya elektrik kesintisi olduğunda sirkülasyon pompasıduracağından kazan sıcaklığı hızla yükselir.

Kömürlü kazanlarda açık genleşme tankıkullanıldığında, kazanın aşırı ısınması büyük bir sorun oluşturmaz. Aşırı ısınan su çatıdaki genleşme tankına dolar ve oradan taşar, kazanın patlama ihtimali yoktur.

Membranlı tanklar kapalı devre doğalgaz veya sıvı yakıtlı ısıtma sistemlerinde kullanılır. Çünkü bu sistemlerde yakıt beslemesi tam kontrollüdür ve tüm sistem elektrikle çalışır. Elektrik kesilirse, herşey durur ve kazan anında soğumaya başlar. Yani kontrolsüz sıcaklık artışı tehlikesi yoktur.

Tanka Azot da, Hava da Basılabilir.

MT’lere azot gazı basılması tercih edilir. Ama şantiyelerde veya binalarda basınçlı hava bile zor bulunur. Ayrıca zaten havanın %75-78’i azottur. Bu nedenle havanın kullanılmasında bizce bir sakınca yoktur.

Azot gazının tercih edilmesinin sebepleri aşağıdadır;

Azot’un membrandan suya difüzyonu, oksijene göre daha yavaştır. Dolayısıyla tankta daha uzun süre kalabilir. Azot oksijen gibi korozif değildir. Isıtma sisteminde tanktan suya karışan gaz tesisatta korozyona sebep olmaz.

Tankın İçine Basılacak Havanın Basıncını Bulmak İçin Formül Akılda Tutmaya Gerek Yoktur.

Membranlı tanklar devreye alınırken içindeki havanın basıncı mutlaka kontrol edilmelidir. Tanklara üretim sırasında 1-2 bar civarında hava basılır. Ama kullanım yerinde tanktaki basıncın binanın koşullarına göre ayarlanması gerekir. Ayrıca tank uzun süre stokta beklediyse havası kaçmış da olabilir.

Tankın içine basılacak havanın miktarını hesaplamak için formüller vardır. Ama formüller çabuk unutulur.

Halbuki amaçtan yola çıkılarak bir mantık zinciri kurulursa, olması gereken basınç kendiliğinden ortaya çıkar. Isıtma tesisatında kullanılan MT’nin ön gaz basıncının bulunması ile hidrofor tesisatında kullanılan MT’nin ön gaz basıncının bulunmasıarasında biraz fark vardır.

Agora Bilim Pazarı

Dâhiler Sınıfı - Mozart: Müziğin Dahisi

DÂHİLER SINIFI: OKUMASI KOLAY, UNUTMASI ZOR

Önce müzik bir çocuğun ruhunu fethetti. Sonra çocuk büyüdü, müziği fethet-ti. Adı Wolfgang Amadeus Mozart’tı; bestecilerin en büyüğü.

Büyük ilgi gören Dâhiler Sınıfı serisi MOZART: Müziğin Dâhisi ile devam ediyor.

Dâhiler Sınıfı Serisi Hakkında:

Bunlar, her biri kendi yöntemiyle; kelimeleriyle, icatlarıyla, seçimleriyle ve hatta kaderleriyle dünyayı değiştirmiş kadınların ve erkeklerin hayat hikâyeleri; şaşkınlık ve hayranlık duymanızı sağlayacak, hayal gücü ve merak duygunuzu harekete geçirecek büyüleyici hikâyeler. Dâhiler Sınıfı serisi bu özel insanları çocuklarla (9 yaş ve üstü) tanıştırmak üzere tasarlandı. İlk olarak yayımlandığı İtalya’da büyük övgü toplayan ve ardından pek çok dile çevrilen Dâhiler Sınıfı, minik ebadı, renkli illüstrasyonları, bilgiyi heyecan ve macerayla birleş-tiren anlatımıyla çocukların kolay okuyacağı, zor unutacağı, onlara öğrendikle-rinden daha da fazlasını merak ettirecek bir seri.

Devamını Göster

₺162.00

Satın Al Tüm Ürünler

• Dış Sitelerde Paylaş

Önce ısıtma tesisatında kullanılacak MT’nin ön gaz basınç değerini bulalım;

Tankı niçin kullanıyoruz?

Sıcaklıkla genleşecek suyu absorbe etmek için. Demek ki sistem soğuk iken tankın içine hiç su girmemeli.

Sistem soğuk iken tank içine suyu iten nedir?

Binanın tesisatında bulunan suyun basıncıdır.

Bu basıncın değeri nedir?

Bina yüksekliği kadardır (statik basınç). Bu durumda binanın tahmini yüksekliği bulunursa buradan statik basınç hesaplanabilir.

Şimdi de hidrofor tesisatında kullanılacak MT’nin ön gaz basıncını bulalım;

Tankı niçin kullanıyoruz?

Hidroforun bastığı suyu depolamak ve sonra da küçük kullanımlarda bu depodan suyu almak ve pompayı sık sık çalıştırmamak için. Demek ki hidrofor çalışmadığı sırada tanka hiç su girmemeli.

Tank içine suyu iten nedir?

O anda tesisatta bulunan suyun basıncıdır.

Bu basıncın değeri nedir?

Hidroforun otomatik olarak çalışmaya başladığı presostat ayar değeridir.

Görüldüğü gibi tankın ön gaz basıncı ısıtma sistemlerinde statik yükseklik kadar, hidrofor sistemlerinde ise presostatın çalıştırma basıncı kadar olmalıdır.

Pratikte tanka, bulduğumuz bu değerlerden yaklaşık yarım bar daha az hava basılarak, tank içinde her zaman bir miktar su bulunması sağlanır. Çünkü, eğer membran içinde hiç su kalmazsa, membran birbirine yapışır, bu da istenmez. Ayrıca membran kuruyabilir. Bu nedenle membranın devamlı ıslak olmasında fayda vardır.

Tank Havası Sık Sık Kontrol Edilmelidir.

Tanklarda alt flanş, üst askı flanşı ve sibop gibi hava kaçağının olabileceği yerler vardır. Civatalı bu bağlantılar ortamdaki sürekli titreşimden dolayızamanla gevşeyebilirler. Gevşek bağlantıdan tank havasının dışarı kaçması en fazla yarım gün sürer.

Apartmanlarda kapıcının her hafta tank içindeki basıncı kontrol etmesi iyi olur. Bu olmazsa bile en azından ayda bir havanın kontrol edilmesi gerekir.

İçindeki havası kaçmış olan tankın hiç bir işlevi kalmaz. Membran tanka yapışır. Ve tank, “çapı çok geniş bir boru” haline gelir. Katı bir yüzey gibi davranmaya başlar.

İçinde Su Bulunan Tankın Hava Basıncını Ölçmek Anlamsızdır. En sık yapılan hata budur. Kullanıcı veya servis manometreye, sistemler çalışırken bakar. Bu durumda doğal olarak çalışma basıncına eşdeğer miktarda basınç okur. Ve tankta yeterli havanın olduğuna hükmeder. Bu yanlıştır. Tank içinde bir kutu deodorant kadar bile hava kalsa, manometrede basınç okunur. Ama hava miktarı çok az olduğu için tankın çoğu her zaman su ile dolu kalır. Tankın faydalı hacmi çok azalır.

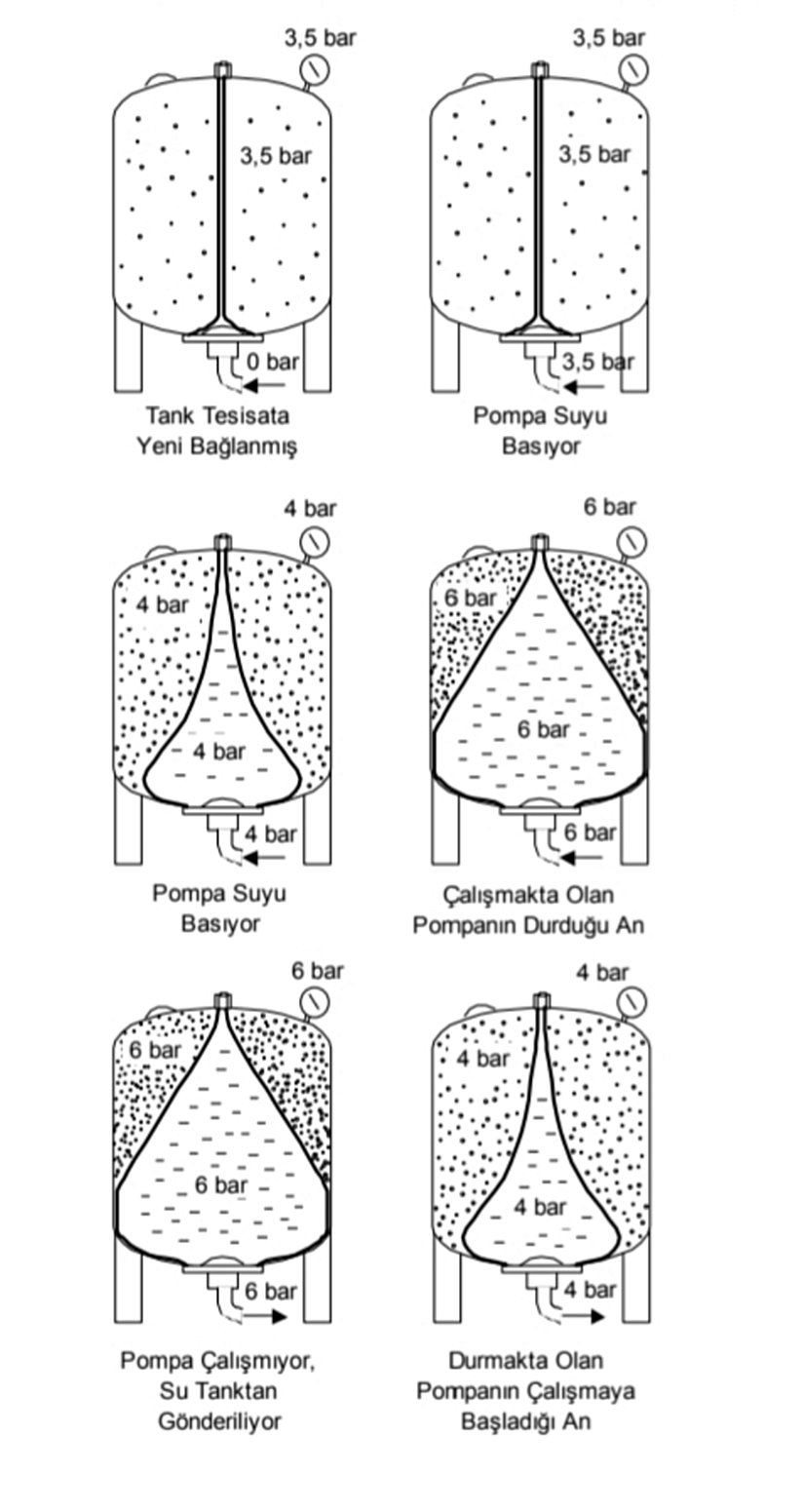

Tank havası mutlaka tank boş iken ölçülmelidir. Sistem çalışmaya geçtiğinde ve tanka su dolmaya başladığında, manometre artık içindeki havanın basıncını değil, sistemin basıncını göstermeye başlar. Yukarıdakı şemada bu durum izlenebilir.

Kaynak: Aclan KARAMAN MEMBRANLI TANKLAR Tesisat Dergisi Makalesi
