İndüktör Sembolünü Anlamak: Kapsamlı Bir Kılavuz

Elektronik dünyasına daldığınızda karşılaşacağınız en önemli bileşenlerden biri indüktördür. İndüktörler, öncelikle enerji depolama, filtreleme ve salınımların yönetilmesinde olmak üzere devrelerde kritik bir rol oynar. İndüktörlerle etkili bir şekilde çalışmak için şematik sembollerini tanımak ve önemini anlamak çok önemlidir. Bu blog yazısında indüktör sembolünü, varyasyonlarını ve kullanıldığı bağlamı inceleyeceğiz.

İndüktör Nedir?

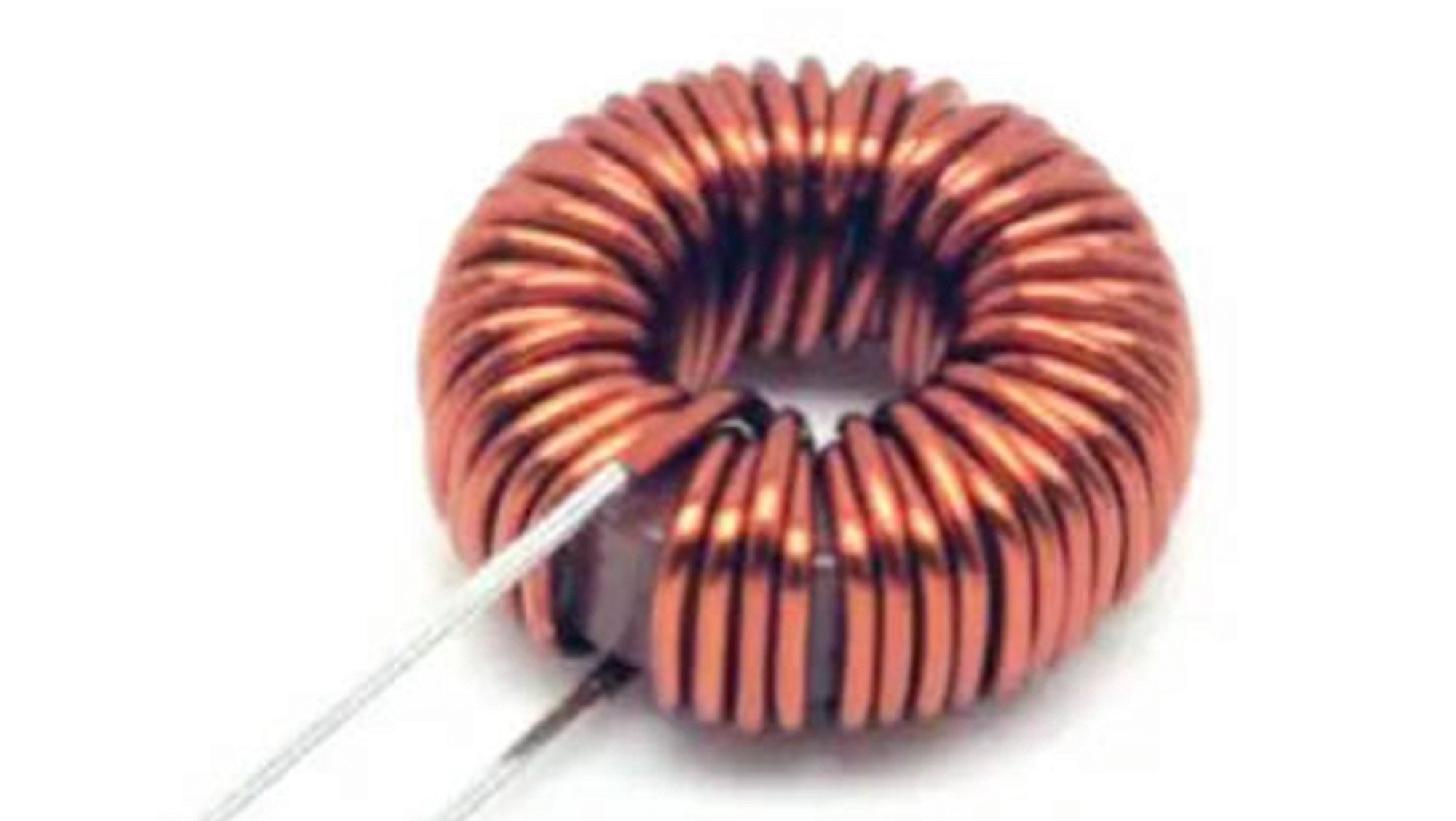

Sembolün kendisine dalmadan önce, indüktörün ne olduğunu anlamak çok önemlidir. İndüktör, içinden elektrik akımı geçtiğinde enerjiyi manyetik bir alanda depolayan pasif bir elektrik bileşenidir. Tipik olarak bir tel bobinden oluşur ve birincil özelliği, henry (H) cinsinden ölçülen endüktans değeridir.

İndüktörler, elektronik devrelerde aşağıdakiler de dahil olmak üzere çeşitli uygulamalar için yaygın olarak kullanılır:

Enerji Depolama: İndüktörler, içlerinden akım geçtiğinde enerjiyi manyetik bir alanda depolar ve akım azaldığında serbest bırakır.

Filtreleme: İndüktörler, belirli frekansların geçmesine izin verirken diğerlerini engelleyen filtreler oluşturmak için kapasitörlerle birlikte kullanılır.

Ayarlama Devreleri: Radyo frekansı devrelerinde indüktörler, belirli frekansları ayarlamak için kapasitörlerle birlikte kullanılır.

İndüktör Sembolünün Varyasyonları

Temel indüktör sembolü yaygın olarak bilinmekle birlikte, farklı bağlamlarda karşılaşabileceğiniz çeşitli varyasyonlar vardır:

Hava Çekirdekli İndüktör: Standart sembol genellikle manyetik bir çekirdeğe sahip olmayan hava çekirdekli bir indüktörü temsil etmek için kullanılır. Bu en temel indüktör türüdür.

Demir Çekirdekli İndüktör: İndüktör demir gibi manyetik bir çekirdek içerdiğinde, bunu belirtmek için sembole ek çizgiler eklenir.
