BZT52C3V3-E3-08 Vishay: Eksiksiz Bir Kılavuz

BZT52C3V3-E3-08 Vishay nedir?

BZT52C3V3-E3-08, Vishay'ın öncelikle elektronik devrelerde voltaj regülasyonu için tasarlanmış bir Zener diyotudur. 5'lik bir toleransla 3,3 V'luk bir Zener voltajına ve 500 mW'lık bir güç dağıtma kapasitesine sahiptir. Diyotun maksimum empedansı 95 Ohm'dur ve voltaj düzenleme amaçları için minimum direnç sağlar. 55°C ila 150°C çalışma sıcaklığı aralığı ile çok yönlüdür ve çok çeşitli ortamlar için uygundur. Kompakt bir SOD-123 yüzey montaj paketine yerleştirilen bileşen, alan kısıtlaması olan uygulamalar için idealdir.

BZT52C3V3-E3-08, hassas bileşenler için kararlı bir çıkış voltajının korunmasına yardımcı olduğu voltaj düzenleme devrelerinde yaygın olarak kullanılır. Ayrıca, sinyal anahtarlama uygulamalarında, özellikle hassasiyet ve güvenilirliğin çok önemli olduğu düşük voltajlı işlemlerde etkilidir. Vishay'ın BZT52 serisinin bir parçası olan BZT52C3V3-E3-08 yüksek güvenilirlik sunar ve hem analog hem de dijital sinyal işlemleriyle uyumludur. Her zaman olduğu gibi, kapsamlı elektriksel özellikler ve pin çıkışı ayrıntıları için üreticinin veri sayfasına başvurulması önerilir.

BZT52C3V3-E3-08 Vishay'in Başlıca Özellikleri

BZT52C3V3-E3-08, elektronik devrelerde voltaj regülasyonu ve koruma için tasarlanmış bir Vishay Zener diyottur. İşte başlıca özellikleri:

Zener Voltajı: Nominal 3,3V gerilimde ±%5 toleransla çalışır.

Güç Tüketimi: Yüksek güç uygulamaları için uygun hale getiren 500 mW'a kadar taşıma kapasitesine sahiptir.

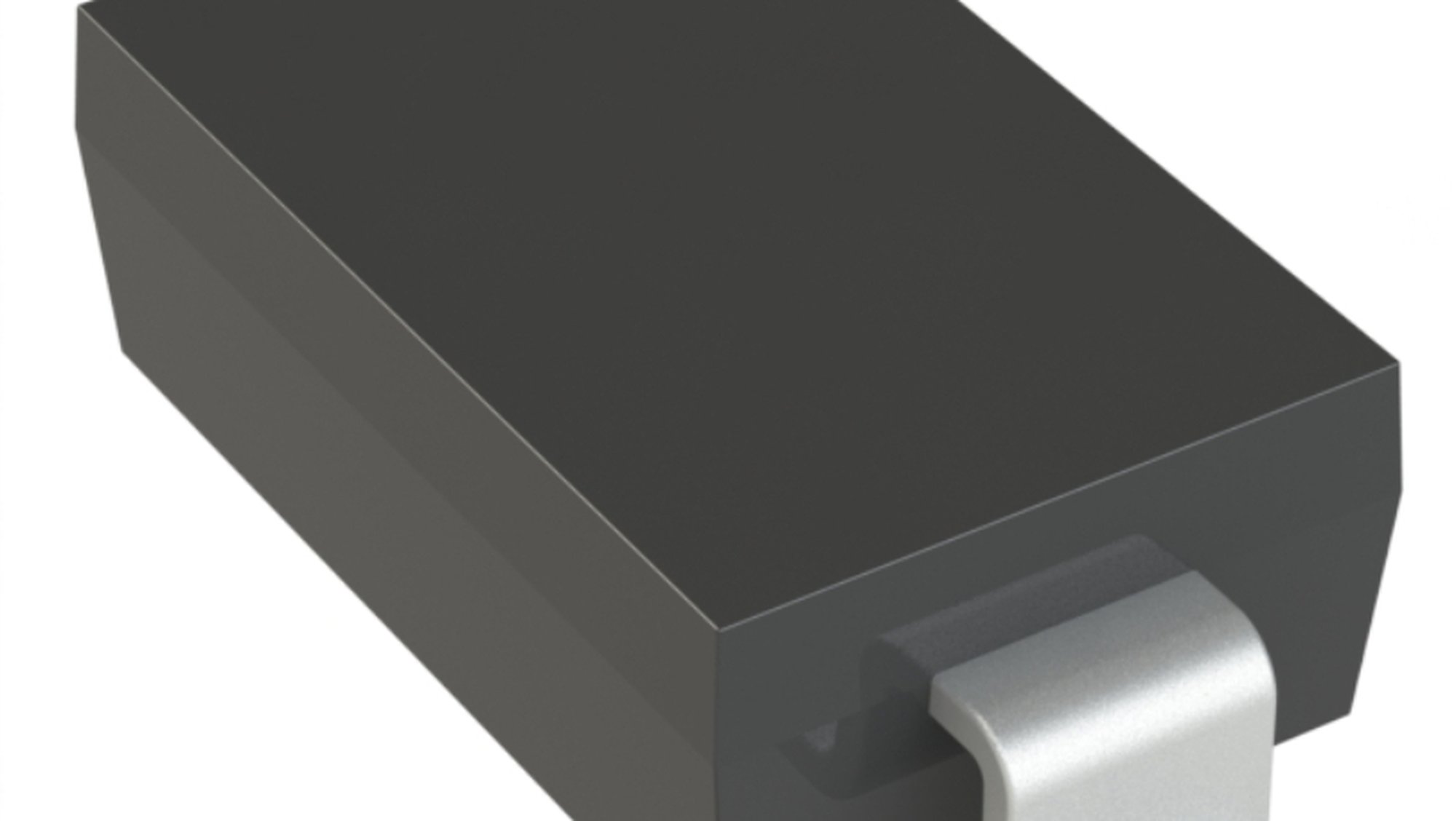

Paket Tipi: Alan kısıtlamalı tasarımlar için ideal olan 2,7 mm x 1,6 mm ölçülerinde kompakt bir SOD-123 yüzeye montaj paketinde gelir.

Çalışma Sıcaklık Aralığı: 55°C ila 150°C gibi geniş bir sıcaklık aralığında etkin bir şekilde çalışarak çeşitli ortamlarda güvenilirlik sağlar.

Dinamik Direnç: Kararlı voltaj regülasyonuna katkıda bulunan 5 mA test akımında 95 Ω gibi düşük bir dinamik direnç sergiler.

Ters Akım: Verimliliğini ve performansını artıran 100 nA veya daha az minimum ters akım.

Gerilim Regülasyonu: Güç kaynağı devrelerinde kararlı voltaj seviyeleri sağlar.

Sinyal Koruması: Hassas bileşenleri voltaj yükselmelerinden ve dalgalanmalarından korur.

Tüketici Elektroniği: Akıllı telefonlar ve giyilebilir teknoloji gibi cihazlarda yaygın olarak bulunur.

Endüstriyel Ekipmanlar: Yüksek yükler ve zorlu koşullar altında dayanıklılık gerektiren uygulamalar için uygundur.

BZT52C3V3-E3-08 Vishay Kullanmanın Avantajları

Vishay'in BZT52C3V3-E3-08 Zener diyotu, çeşitli elektronik uygulamalar için tercih edilen bir seçim olmasını sağlayan çeşitli avantajlar sunar. İşte temel avantajlar:

Kararlı Voltaj Regülasyonu: BZT52C3V3-E3-08, güç kaynağı devrelerinde kararlı voltaj seviyelerini korumak için çok önemli olan ve bağlı bileşenlerin güvenilir şekilde çalışmasını sağlayan 3,3V'luk hassas bir Zener voltajı sağlar.

Yüksek Güç Dağıtımı: Maksimum 500 mW güç dağılımı derecesine sahip bu diyot, önemli güç yüklerini kaldırabilir ve hem düşük hem de yüksek güçlü uygulamalar için uygun hale getirir.

Kompakt Boyut: SOD-123 formatında paketlenen diyotun az yer kaplaması, özellikle kompakt elektronik cihazlarda faydalı olan devre kartlarında alanın verimli kullanılmasını sağlar.

Geniş Çalışma Sıcaklığı Aralığı: Diyot, -55°C ila 150°C sıcaklık aralığında etkili bir şekilde çalışarak zorlu çevre koşullarında güvenilirlik sağlar ve değişen sıcaklıklarda bile tutarlı performans sağlar.

Düşük Ters Akım: BZT52C3V3-E3-08, 100 nA veya daha düşük ters akım spesifikasyonu ile güç kaybını en aza indirir ve voltaj düzenleme uygulamalarında verimliliği artırır.

Mükemmel Termal Kararlılık: Diyot, ömrünü uzatmaya ve dalgalı sıcaklık koşullarında bile zaman içinde performansını korumaya yardımcı olan iyi bir termal kararlılık sergiler.

Çok Yönlü Uygulamalar: Bu Zener diyot, tüketici elektroniği, endüstriyel ekipman ve otomotiv elektroniği dahil olmak üzere çeşitli uygulamalar için uygundur. Temel voltaj stabilizasyonu ve aşırı voltaj koşullarına karşı koruma sağlar.

Bu avantajlar, BZT52C3V3-E3-08'i elektronik devrelerinin güvenilirliğini ve verimliliğini artırmak isteyen tasarımcılar için etkili bir çözüm haline getirmektedir.

BZT52C3V3-E3-08 Vishay Uygulamaları

Vishay'in BZT52C3V3-E3-08 Zener diyotu, voltaj düzenleme yetenekleri ve güvenilirliği nedeniyle çeşitli uygulamalarda yaygın olarak kullanılmaktadır. İşte birincil uygulamalar:

Gerilim Regülasyonu: Diyot öncelikle güç kaynağı devrelerinde sabit voltaj seviyelerini korumak için kullanılır. Çıkış voltajını etkili bir şekilde düzenleyebilir, bu da onu hem analog hem de dijital uygulamalar için uygun hale getirir.

Agora Bilim Pazarı

Zodiac Dünya Puzzle 1000 Parça

Modern Seri ve Design&Art Serisi ürünlerimizin grafik içerikleri ile puzzle dünyasının kapılarını sizler için açtık. Birbirinden farklı grafik içeriklere sahip puzzle ürünlerimiz ile eğlenceli vakit geçirmenin tam zamanı. Antik Dünya, Fantastik Dünya ve Antik Mitoloji Dünyası puzzle ve poster çeşitlerimiz ile Dünya tarihinin birbirinden farklı keşif hikayelerinden, efsanelerinden ve mitlerinden esinlenerek tasarlanmış yaratıcı dünyamıza sen de katıl!

48×68 ebatlarında 1000 parçalık puzzlelarımız kendi bünyemizdeki tasarımcıların ve İngiliz sanatçıların ellerinden çıkmış orijinal çizimler içermektedir, kopyalanamaz ve taklit edilemez.

Devamını Göster

₺823.00

Satın Al Tüm Ürünler

Tüketici Elektroniği: Genellikle akıllı telefonlarda, tabletlerde ve giyilebilir cihazlarda bulunur ve burada voltaj stabilizasyonu ve güç kaynağındaki dalgalanmalara karşı koruma sağlar.

Endüstriyel Ekipmanlar: BZT52C3V3-E3-08, yüksek güç dağıtma kapasitesi (500 mW'a kadar) ve geniş çalışma sıcaklığı aralığı (-55°C ila 150°C) sayesinde endüstriyel uygulamalar için idealdir ve zorlu ortamlarda güvenilir bir şekilde çalışmasını sağlar.

Otomotiv Elektroniği: Bu diyot, otomotiv devrelerinde voltaj stabilizasyonu ve hassas bileşenlerin geçici voltaj değişikliklerine karşı korunması için kullanılır ve yerleşik elektroniklerin güvenliğini ve güvenilirliğini sağlar.

Aşırı Gerilim Koruması: Aşırı voltajı sıkıştırarak hassas bileşenleri voltaj yükselmelerinden korumak ve böylece hasarı önlemek için devrelere entegre edilebilir.

Referans Gerilim Üretimi: Diyot, çeşitli elektronik devrelerde referans voltaj kaynağı olarak görev yapar ve diğer bileşenler için kararlı bir referans sağlar.

Bu uygulamalar, BZT52C3V3-E3-08'in modern elektronik tasarımlardaki çok yönlülüğünü ve önemini vurgulamakta ve onu farklı cihaz ve sistemlerde güvenilir çalışma sağlamada çok önemli bir bileşen haline getirmektedir.

BZT52C3V3-E3-08 Vishay'in Çalışma Prensibi

Vishay'in BZT52C3V3-E3-08 ürünü, öncelikle elektronik devrelerde voltaj regülasyonu için kullanılan bir Zener diyot olarak çalışır. İşte çalışma prensibinin ayrıntılı bir açıklaması:

Zener Arızası

BZT52C3V3-E3-08, Zener bozulması olarak bilinen olguyu kullanarak çalışır. Diyot ters önyargılı olduğunda (normal akım akışının tersi yönde bağlandığında), ters voltaj belirtilen Zener voltajı olan 3,3V'u aştığında akımın akmasına izin verir. Bu bozulma diyota zarar vermeden gerçekleşir, bu da Zener diyotları normal diyotlardan ayıran önemli bir özelliktir.

Devre Yapılandırması

Tipik bir voltaj regülasyon devresinde:

Seri Direnç: Giriş gerilim kaynağına seri olarak bir direnç bağlanır. Bu direnç Zener diyota akan akımı sınırlar.

Zener Diyot Bağlantısı: BZT52C3V3-E3-08 yüke (regüle edilmiş voltaj gerektiren bileşen) paralel olarak bağlanır.

Gerilim Düzenleme Süreci

Giriş voltajı 3,3V'u aştığında, Zener diyot arıza moduna girer ve üzerindeki voltaj yaklaşık 3,3V'da sabitlenir.

Diyottan geçen akım belirli bir minimumun üzerinde kaldığı sürece (Zener diz akımı olarak bilinir), yük üzerindeki çıkış voltajı, giriş voltajındaki veya yük koşullarındaki değişikliklerden bağımsız olarak bu Zener voltajında sabit kalır.

Giriş voltajı daha da artarsa, çıkış 3,3V'ta sabit kalırken fazla voltaj seri direnç boyunca düşer.

Dinamik Direnç

BZT52C3V3-E3-08, 5 mA test akımında 95 Ω'luk düşük bir dinamik dirence sahiptir ve bu da değişen yük akımlarında bile kararlı çıkış voltajının korunmasına yardımcı olur. Bu düşük dinamik direnç, yük koşulları değiştiğinde minimum voltaj değişimi sağlar.

Uygulamalar

Bu diyot, aşağıdakiler gibi hassas voltaj regülasyonu gerektiren uygulamalarda yaygın olarak kullanılır:

Tüketici elektroniği için güç kaynağı devreleri.

Çeşitli elektronik cihazlarda referans voltaj kaynakları.

Hassas bileşenler için aşırı gerilim koruması.

Özetle, BZT52C3V3-E3-08, ters arıza modunda iletkenlik yeteneği sayesinde voltajı etkin bir şekilde düzenler, devreleri dalgalanmalardan ve aşırı voltaj koşullarından korurken sabit bir çıkış voltajı sağlar.
