547 Transistör Çeşitleri

547 Transistör Tipine Genel Bakış

Çok sayıda elektronik uygulamada yaygın olarak kullanılan çok çeşitli bipolar junction transistörler (BJT'ler) 547 transistör ailesine dahildir. Bu transistörler uygun fiyatlı, güvenilir ve çok yönlü olmalarıyla ünlüdür. Genel olarak, 547 tanımına sahip bir grup düşük güçlü, genel amaçlı transistör karşılaştırılabilir özelliklere sahiptir, ancak diğer yönlerden biraz farklılık gösterebilir.

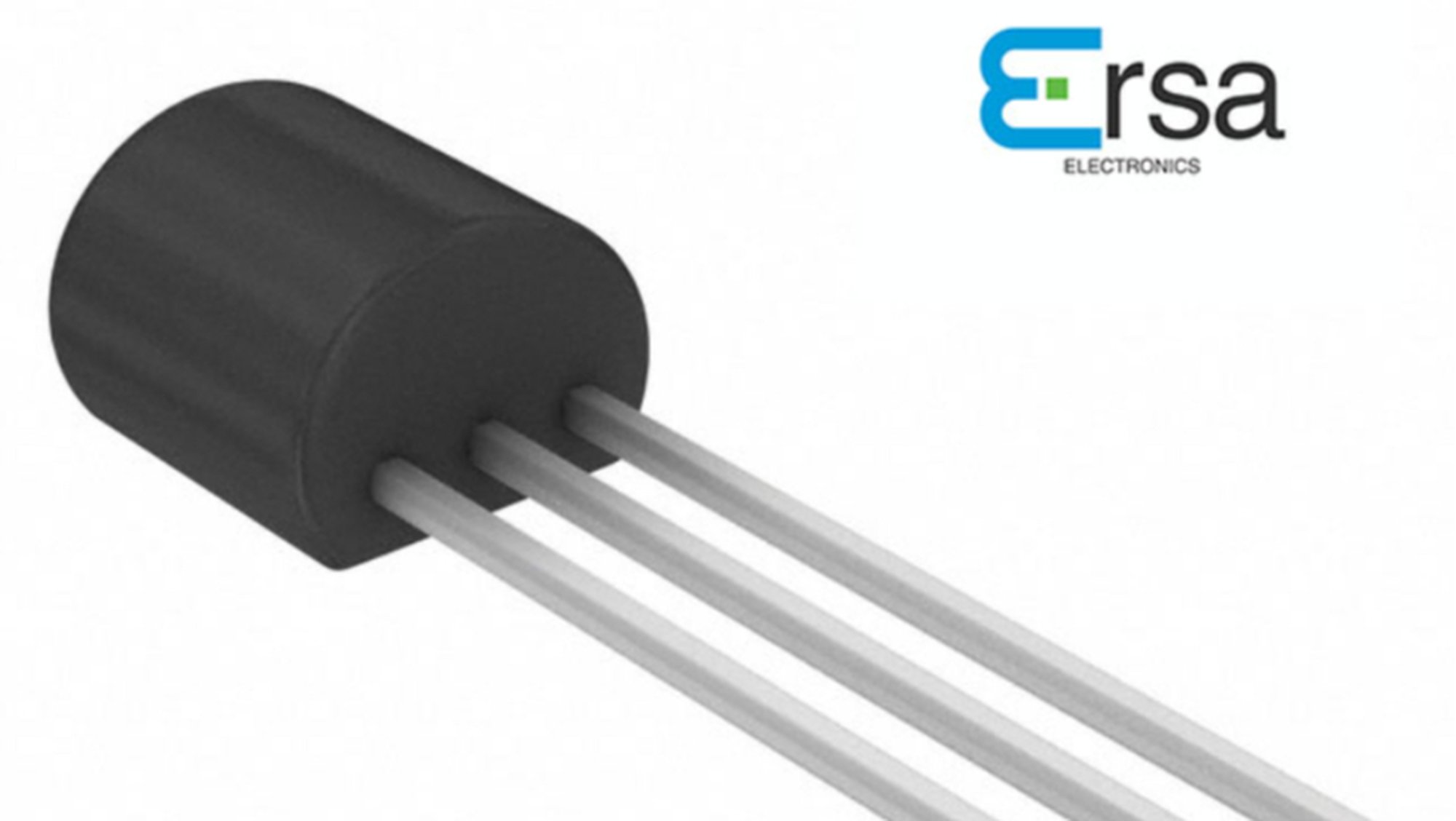

BC547 Transistör nedir？

Kazanç değeri 110 ila 800 arasında değişebilen BC547 transistör, sinyal amplifikasyonu için çok önemlidir. Bu kazanç sayısı, bir giriş sinyalini ne kadar yükseltebileceğini göstererek transistörün amplifikasyon kapasitesini vurgular. Kollektör piminin 100mA maksimum akım kapasitesine sahip olduğunu unutmamak önemlidir. Doğru çalışmayı garanti etmek ve herhangi bir zararı önlemek için, bağlı herhangi bir yük bu sınırı aşmamalıdır.

IB olarak belirtilen baz piminin, transistörü düzgün şekilde önyargılı hale getirmek için 5mA ile sınırlı bir akım alması gerekir. Bir transistörün belirlenen parametreler dahilinde çalışmasını sağlamak için, öngerilimleme işlemin önemli bir aşamasıdır.

Mütevazı bir baz akımı, daha büyük bir kolektör-yayıcı akımını düzenleyebilir; BC547 bu şekilde çalışır ve bu nedenle anahtarlar ve amplifikatörler dahil olmak üzere çeşitli elektrik devreleri için iyi bir seçimdir. Uygulamanın ihtiyaçlarına bağlı olarak transistör ortak emitör, ortak baz ve ortak kolektör konfigürasyonlarında kullanılabilir.

BC547'nin üç farklı varyasyonu vardır: BC547A, BC547B ve BC547C. Aralarındaki temel fark akım kazançlarıdır (hFE). En büyük kazanca sahip olan 'C' çeşidi ve en düşük kazanca sahip olan 'A' çeşididir. Bir kullanıcının varyasyon seçimi genellikle devresinin özel kazanç gereksinimlerine göre belirlenir.
