Diyot Sembolünün Şifresini Çözmek: Bilmeniz Gereken Her Şey
- Blog Yazısı
Diyot Nedir?
Alternatif akımı (AC) darbeli doğru akıma (DC) dönüştürdükleri için diyotlar genellikle doğrultucu olarak adlandırılır. Diyotlar voltajlarına, tiplerine ve akım taşıma kapasitelerine göre derecelendirilir. Bir anot (pozitif uç) ve bir katot (negatif uç) bir diyotun polaritesini belirler. Diyotların çoğu, yalnızca anot pozitif bir voltaj aldığında akımın akmasına izin verir.
Diyot Türleri ve Diyot Sembolleri:
Diyotlar çeşitli biçimlerde mevcuttur ve her birinin elektrik devrelerindeki belirli özelliklerini ve kullanımlarını gösteren ayırt edici bir sembolü vardır. Özel diyotlar değiştirilmiş sembollere sahipken, geleneksel doğrultucu diyotlar temel ok sembolünü (▷|) kullanır.

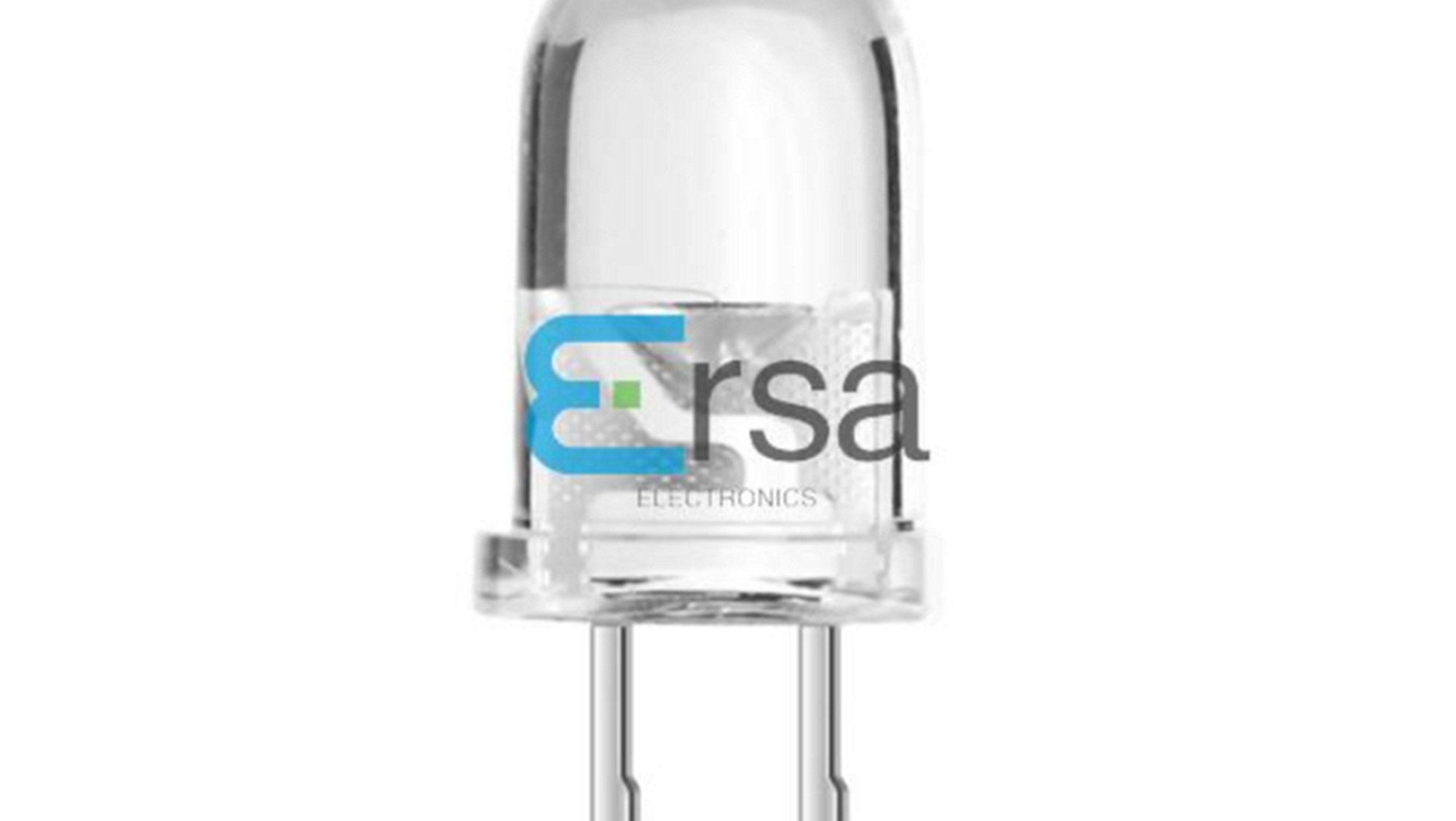

Örneğin, Işık Yayan Diyotlar (LED'ler) ışık emisyonunu belirtmek için dışa dönük oklara sahiptir; Zener diyotlar voltajı düzenlemek için “Z” şeklinde bir katot çizgisine sahiptir; ve Schottky diyotlar hızlı anahtarlama yeteneklerini belirtmek için “S” şeklinde bir katot çizgisine sahiptir. Diğer çeşitler, ışık hassasiyeti için içe dönük oklara sahip fotodiyotlar, negatif direnç niteliklerini gösteren merkezi bir dikdörtgene sahip tünel diyotlar ve voltaj kontrollü kapasitans için paralel bir katot çizgisine sahip varaktör diyotlardır.
Benzersiz sembollere veya değişikliklere sahip özel çeşitler arasında PIN, çığ ve Gunn diyotları bulunur. Bu semboller, diyotun türü ve bir devre içindeki kullanım amacına ilişkin anlık görsel sinyaller sunduğundan, elektronik şemaları doğru bir şekilde yorumlamak ve geliştirmek için bunları anlamak çok önemlidir.
-
