LM5021MM-2 Kontrol Cihazı: Tanım, Özellikler ve Uygulamalar
Texas Instruments'ın yüksek voltajlı, yüksek akımlı PWM kontrolörü olan LM5021MM-2, çevrim dışı ve DC'den DC'ye dönüştürücü uygulamaları için idealdir.
- Blog Yazısı
LM5021MM-2 nedir?
Texas Instruments'ın yüksek voltajlı, yüksek akımlı PWM kontrolörü olan LM5021MM-2, off-line ve DC'den DC'ye dönüştürücü uygulamaları için idealdir. Maksimum 30V voltajı ve 1MHz'e kadar anahtarlama frekanslarını destekleyerek, daha küçük manyetik bileşenlerle kompakt, verimli tasarımlar sağlar. Akım modu kontrolü, kararlılığı ve yük tepkisini artırarak güç kaynakları, endüstriyel dönüştürücüler ve pil şarj cihazları için uygun hale getirir. Distribütörler aracılığıyla yaygın olarak temin edilebilen LM5021MM-2, verimli güç yönetimi çözümleri için güvenilir bir seçimdir.
LM5021MM-2'nin Temel Özellikleri
LM5021MM-2, AC-DC uygulamalarında verimli güç dönüşümü için tasarlanmış çok yönlü bir PWM denetleyicisidir. İşte başlıca özellikleri:
Yüksek Anahtarlama Frekansı: Kompakt güç kaynağı tasarımlarına olanak tanıyan 1 MHz'e kadar frekanslarda çalışır.
Görev Döngüsü Sınırlaması: Maksimum %50 görev döngüsü sağlayarak çıkış üzerinde hassas kontrol sağlar.
Akım Modu Kontrolü: Güç dönüştürücülerinde gelişmiş kararlılık ve geçici tepki için akım modu kontrolünü kullanır.
Çevrim Bazında Akım Sınırlama: Her döngüde 500 mV eşik değeriyle akımı izleyerek sağlam koruma sunar.
Hıçkırık Modu Aşırı Yük Koruması: Sürekli aşırı yük koşullarında otomatik olarak hıçkırık moduna geçerek bileşenler üzerindeki baskıyı azaltır ve arıza giderildikten sonra otomatik yeniden başlatmayı mümkün kılar.
Yumuşak Başlatma Özelliği: Başlangıç sırasında ani akımı ve ilgili gerilimleri en aza indirmek için çıkış gerilimini kademeli olarak yükseltir.
Atlama Döngüsü Çalışması: Hafif yük koşullarında güç tüketimini azaltarak enerji tasarrufu uygulamalarında verimliliği artırır.
Senkronizasyon Özelliği: Hassas zamanlama kontrolü gerektiren uygulamalar için harici bir saat ile senkronize edilebilir.
Geniş Giriş Voltaj Aralığı: 8V ila 30V giriş gerilimi aralığında çalışarak çeşitli uygulamalar için esneklik sağlar.
Evrim Ağacı'nın çalışmalarına Kreosus, Patreon veya YouTube üzerinden maddi destekte bulunarak hem Türkiye'de bilim anlatıcılığının gelişmesine katkı sağlayabilirsiniz, hem de site ve uygulamamızı reklamsız olarak deneyimleyebilirsiniz. Reklamsız deneyim, sitemizin/uygulamamızın çeşitli kısımlarda gösterilen Google reklamlarını ve destek çağrılarını görmediğiniz, %100 reklamsız ve çok daha temiz bir site deneyimi sunmaktadır.
KreosusKreosus'ta her 10₺'lik destek, 1 aylık reklamsız deneyime karşılık geliyor. Bu sayede, tek seferlik destekçilerimiz de, aylık destekçilerimiz de toplam destekleriyle doğru orantılı bir süre boyunca reklamsız deneyim elde edebiliyorlar.
Kreosus destekçilerimizin reklamsız deneyimi, destek olmaya başladıkları anda devreye girmektedir ve ek bir işleme gerek yoktur.
PatreonPatreon destekçilerimiz, destek miktarından bağımsız olarak, Evrim Ağacı'na destek oldukları süre boyunca reklamsız deneyime erişmeyi sürdürebiliyorlar.
Patreon destekçilerimizin Patreon ile ilişkili e-posta hesapları, Evrim Ağacı'ndaki üyelik e-postaları ile birebir aynı olmalıdır. Patreon destekçilerimizin reklamsız deneyiminin devreye girmesi 24 saat alabilmektedir.
YouTubeYouTube destekçilerimizin hepsi otomatik olarak reklamsız deneyime şimdilik erişemiyorlar ve şu anda, YouTube üzerinden her destek seviyesine reklamsız deneyim ayrıcalığını sunamamaktayız. YouTube Destek Sistemi üzerinde sunulan farklı seviyelerin açıklamalarını okuyarak, hangi ayrıcalıklara erişebileceğinizi öğrenebilirsiniz.
Eğer seçtiğiniz seviye reklamsız deneyim ayrıcalığı sunuyorsa, destek olduktan sonra YouTube tarafından gösterilecek olan bağlantıdaki formu doldurarak reklamsız deneyime erişebilirsiniz. YouTube destekçilerimizin reklamsız deneyiminin devreye girmesi, formu doldurduktan sonra 24-72 saat alabilmektedir.
Diğer PlatformlarBu 3 platform haricinde destek olan destekçilerimize ne yazık ki reklamsız deneyim ayrıcalığını sunamamaktayız. Destekleriniz sayesinde sistemlerimizi geliştirmeyi sürdürüyoruz ve umuyoruz bu ayrıcalıkları zamanla genişletebileceğiz.
Giriş yapmayı unutmayın!Reklamsız deneyim için, maddi desteğiniz ile ilişkilendirilmiş olan Evrim Ağacı hesabınıza üye girişi yapmanız gerekmektedir. Giriş yapmadığınız takdirde reklamları görmeye devam edeceksinizdir.
Ultra Düşük Başlangıç Akımı: Sadece 25 µA, başlatma sırasında güç kayıplarını en aza indirir.

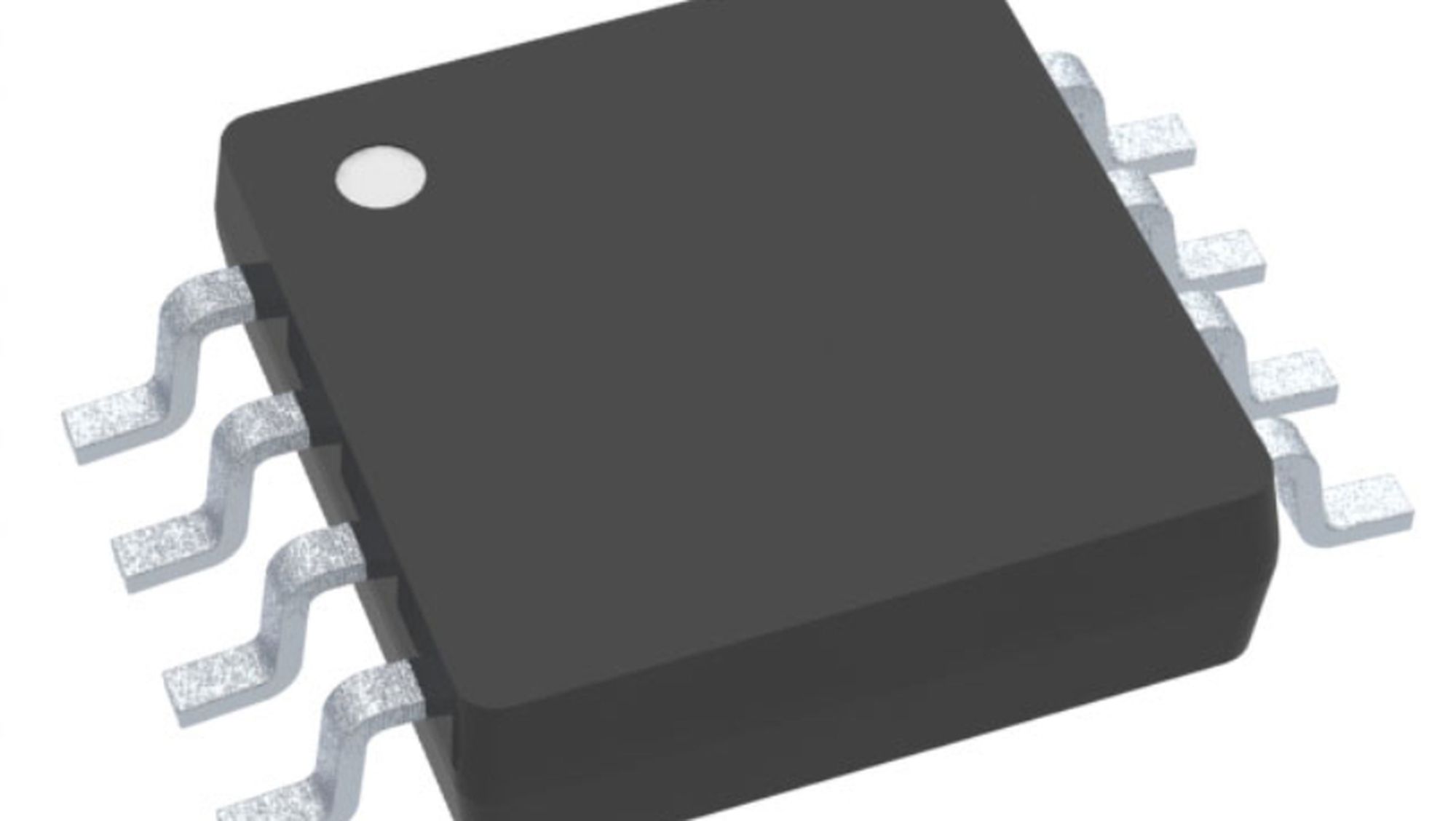

Kompakt Paket: Kısıtlı alana sahip tasarımlar için uygun 8 pinli VSSOP paketinde mevcuttur.
LM5021MM-2 Kullanmanın Avantajları
LM5021MM-2, özellikle AC-DC dönüştürücülerde güç yönetimi uygulamaları için tercih edilen bir seçim olmasını sağlayan çeşitli avantajlar sunar. İşte temel avantajlar:
Yüksek Verimlilik: LM5021MM-2, güç dönüştürme işlemlerinde verimliliği artıran akım modu kontrolünü kullanır. Bu özellikle ENERGY STAR® standartlarına uygun olanlar gibi enerji tasarrufu gerektiren uygulamalarda faydalıdır.
Ultra Düşük Başlangıç Akımı: Yalnızca 25 µA maksimum başlatma akımı ile LM5021, yüksek voltajlı başlatma ağları için kritik olan ilk güç açma aşamasında güç kayıplarını en aza indirir.
Döngü Modunu Atla: Bu özellik, hafif yük koşullarında güç tüketimini azaltarak cihazın daha verimli çalışmasını ve tam güce ihtiyaç duyulmadığında enerji tasarrufu yapmasını sağlar.
Geniş Giriş Voltaj Aralığı: LM5021MM-2, 8V ila 30V giriş voltajı aralığında etkili bir şekilde çalışarak çeşitli uygulamalar için esneklik sağlar ve farklı güç kaynakları türleri için uygun hale getirir.
Sağlam Koruma Özellikleri: Aşırı akım koşullarından kaynaklanan hasarı önleyerek sistem güvenliğini artıran çevrimsel akım sınırlama ve hıçkırık modu aşırı yük koruması içerir. Bu, zorlu ortamlarda güvenilir çalışma sağlar.
Programlanabilir Anahtarlama Frekansı: Cihaz 1 MHz'e kadar anahtarlama frekansını destekler, bu da tasarımda daha küçük manyetik bileşenlere izin vererek daha kompakt güç kaynağı çözümlerine yol açar.
Yumuşak Başlatma Özelliği: Yumuşak başlatma özelliği, çıkış voltajının kademeli olarak yükselmesine yardımcı olarak ani akımları ve başlatma sırasında bileşenler üzerindeki ilgili stresi azaltır. Bu, güç kaynağının güvenilirliğinin ve uzun ömürlülüğünün artmasına katkıda bulunur.
Senkronizasyon Özelliği: LM5021MM-2, hassas zamanlama kontrolü ve diğer sistemlerle koordinasyon gerektiren uygulamalar için yararlı olan harici bir saat ile senkronize edilebilir.
Bu avantajlar, LM5021MM-2'yi verimli ve güvenilir güç yönetiminin gerekli olduğu endüstriyel kontroller, telekomünikasyon ve tüketici elektroniği dahil olmak üzere çeşitli uygulamalar için oldukça etkili bir çözüm haline getirir.
LM5021MM-2 Uygulamaları
LM5021MM-2, verimli güç yönetimi yetenekleri nedeniyle çeşitli uygulamalarda yaygın olarak kullanılmaktadır. İşte bu PWM denetleyicisi için birincil uygulamalar:
Flyback Dönüştürücüler: İzole güç kaynağı tasarımlarında yaygın olarak kullanılan LM5021MM-2, verimli enerji aktarımı ve düzenlemesini kolaylaştırır.
İleri Dönüştürücüler: Sürekli iletim modu gerektiren uygulamalar için uygundur, kararlı çıkış voltajı ve akımı sağlar.
DC-DC Dönüştürücüler: Bir DC voltaj seviyesini diğerine dönüştürmek için idealdir, bu da pille çalışan cihazlarda ve yenilenebilir enerji sistemlerinde kullanışlı olmasını sağlar.
Yardımcı Güç Kaynakları: Kontrol devrelerine veya daha büyük sistemlerdeki yardımcı işlevlere güç sağlamak gibi ek güç kaynakları gerektiren sistemlerde kullanılır.
Akü Şarj Cihazları: LM5021MM-2, bataryalar için şarj devrelerinde kullanılabilir ve dahili koruma özellikleriyle verimli şarj sağlar.
Off-line Güç Kaynakları: AC şebekesine doğrudan bağlantı için tasarlanan bu ürün, tüketici elektroniği ve endüstriyel ekipmanlar için güvenilir güç dönüşümü sağlar.
Aydınlatma Balastları: Floresan ve LED aydınlatma sistemlerinin sürülmesinde kullanılır, verimli çalışma ve ışık çıkışının kontrolünü sağlar.
Tıbbi Ekipman: Güvenilirliği ve verimliliği, istikrarlı ve temiz güç kaynakları gerektiren hassas tıbbi cihazlara güç sağlamak için uygun hale getirir.
Endüstriyel Kontroller: Hassas güç kontrolünün gerekli olduğu çeşitli endüstriyel otomasyon uygulamalarında kullanılır.
Telekomünikasyon Ekipmanları: İletişim cihazlarının güç gereksinimlerini destekler ve değişen yük koşulları altında kararlı çalışma sağlar.
Bu uygulamalar, LM5021MM-2'nin yüksek verimlilik, geniş giriş voltajı aralığı ve sağlam koruma mekanizmaları gibi özelliklerinden yararlanarak onu modern güç yönetimi çözümleri için çok yönlü bir seçim haline getirir.
LM5021MM-2'nin Çalışma Prensibi
LM5021MM-2, tek uçlu flyback ve ileri dönüştürücüler gibi uygulamalarda verimli güç dönüşümü için tasarlanmış bir AC-DC akım modu PWM denetleyicisidir. Çalışma prensibi birkaç temel özellik ve operasyonel aşama içerir:
Temel Özellikler
Ultra Düşük Başlangıç Akımı: LM5021MM-2 sadece 25 µA başlangıç akımına sahiptir, bu da giriş kapasitörünün ilk şarjı sırasında güç kayıplarını en aza indirir.
Akım Modu Kontrolü: Bu özellik, çıkış akımının hassas bir şekilde kontrol edilmesini sağlayarak çalışma sırasında verimliliği ve kararlılığı artırır.
Yumuşak Başlatma Fonksiyonu: Dahili 22 µA akım kaynağı, soft-start (SS) pinine bağlı harici bir kapasitörü şarj eder. Bu kademeli yükselme, ilk akım dalgalanmasını sınırlar ve başlatma sırasında bileşenler üzerindeki baskıyı azaltır.
Çevrim Bazında Akım Sınırlama: Kontrolör, akım algılama (CS) pimindeki voltajı izleyerek aşırı akım koşullarına karşı koruma içerir. Bu voltaj bir eşiği (500 mV) aşarsa, hasarı önlemek için çıkış darbesi sonlandırılır.
Çevrim Modunu Atla: Bu mod, hafif yük koşulları altında güç tüketimini azaltarak enerji tasarrufu uygulamaları için uygun hale getirir.
Operasyonel Aşamalar
Başlangıç: Giriş voltajı (VIN) 20V'a ulaştığında, dahili voltaj regülatörü devreye girer ve VCC pinindeki harici bir kapasitörü şarj eder. VCC 7V eşik değerine ulaştığında PWM kontrolörü çalışır hale gelir.
Normal Çalışma: Yumuşak başlangıçtan sonra kontrolör, COMP piminden gelen geri besleme ve CS piminden gelen rampa sinyalleri ile belirlenen çıkış darbe genişliği ile sabit bir frekansta çalışır. Dahili osilatör frekansı, LM5021MM-2 için PWM anahtarlama frekansının iki katı olacak şekilde ayarlanarak doğru görev döngüsü kontrolü sağlanır.
Koruma Mekanizmaları: LM5021MM-2, düşük voltaj kilidi (UVLO), aşırı yük koşulları için hıçkırık modu ve çalışma sırasında arızalara karşı koruma sağlamak için döngü bazında akım sınırlama dahil olmak üzere çoklu koruma özelliklerini entegre eder.
