Elektrokimyasal Piller Nasıl Çalışır? Galvanik (Voltaik) Hücrelerin Çalışma Prensipleri Nelerdir?
Elektrokimyasal piller, kimyasal enerjiden elektrik enerjisi üretebilen veya elektrik enerjisiyle kimyasal tepkime başlatabilen sistemlerdir. Elektrokimyasal pillerin bir türü olan galvanik hücrelerden bu yazımızda, 2019 Nobel Kimya Ödülü'nün lityum-iyon piller üzerine araştırmalara verildiğinden burada bahsetmiştik. Şimdi, bu pillere biraz daha detaylı bir bakış atacağız.
Galvanik (Voltaik) Hücreler

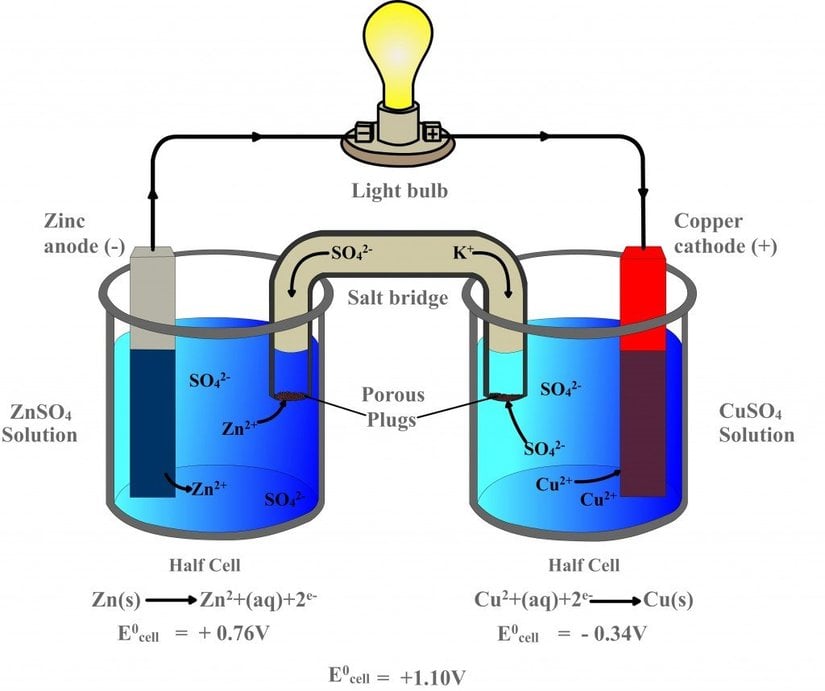

Galvanik hücreler, kimyasal enerjiden elektrik enerjisi üretebilen piller kapsamındadırlar. Galvanik hücrede gerçekleşen indirgenme ve yükseltgenme tepkimeleri sayesinde elektrik akımı elde edilir. Akü ve piller, galvanik hücrelere iyi birer örnektir. Aşağıdaki grafik, galvanik hücrelerin çalışmasını mümkün kılan kimyasalları ve bunların ne tür bir düzen içinde yerleştirildiğini özetlemektedir.
Bu sistemi ilk defa görüyorsanız, korkmayın. Dışarıdan çok karmaşık gibi gözükse de, öyle değil. Teker teker açıklamaya çalışacağız.
Solda gördüğünüz yarı hücre anottur. Yani (-) yüklü kısım. Bu kısımda yükseltgenme gerçekleşir. Görüldüğü üzere çinko yüksüz haldeyken Zn2+ haline gelir ve ortama 2 serbest elektron verir. Elektron vermesine bağlı olarak yükü pozitif olacak biçimde arttığından, bu tepkimeye "yükseltgenme tepkimesi" deriz. Katı çinkonun kaynağı elektrot olduğu için, bu kısımdaki çinko elektrotun zamanla aşınacağını söyleyebiliriz.
Sağda gördüğünüz yarı hücre ise katottur. Yani (+) yüklü kısım. Bu kısımda da indirgenme gerçekleşir. Cu2+ iyonları ortamda bulunan 2 serbest elektronu yapısına katarak yüksüz katı bakır oluşturur. Elektron almaya bağlı olarak yükü negatif olacak biçimde azaldığından, bu tepkimeye "indirgenme tepkimesi" deriz. Bu durumun sonucunda ise, bakır elektrot üzerinde katı bakır toplanacaktır.
Tuz köprüsünün amacı ise yük denkliğini sağlayarak hücrenin çalışmasını sağlamaktır.
- Anot: Zn(k) → Zn2+ +2e-
- Katot: Cu2+ + 2e- → Cu(k)
- Net tepkime: Zn(k) + Cu2+(aq) → Zn2+(aq) + Cu(k)
Bu olayların sonucunda da devreye bağlanan ampul yanacaktır.
"Peki hangi elementin indirgeneceğini veya yükseltgeneceğini belirleyen kriter ne?" diye sorduğunuzu duyabiliyoruz. Bunun da bir cevabı var. Bu soruya cevap verebilmemiz için önce "indirgenme potansiyeli" kavramını irdelemeliyiz.
İndirgenme Potansiyeli (E0)
İndirgenme potansiyeli, kısaca, standart koşullarda elektrotta oluşan indirgenme eğilimidir. Bu sebeple indirgenme potansiyeli yüksek olan element, daha kolay indirgenecektir.
Örnek olarak kullandığımız hücreyi incelersek E0 değerleri tepkimelerin altında yer almaktadır. Bakırın E0 değeri -0.34V iken, çinkonun indirgenme potansiyeli (indirgenme potansiyelinden bahsediyoruz fakat çinkonun altında yükseltgenme potansiyeli yazıyor) ise -0.76V. Bakırın indirgenme potansiyeli yüksek olduğu için bu hücrede bakır indirgenecektir.
Elektrolitik Hücreler
Galvanik hücrelerin aksine elektrolitik hücreler, elektrik enerjisi kullanarak kimyasal tepkimeleri meydana getirirler. Yani istemli bir şekilde gerçekleşmeyecek pil tepkimesinin çalışmasını sağlarlar.
Evrim Ağacı'nın çalışmalarına Kreosus, Patreon veya YouTube üzerinden maddi destekte bulunarak hem Türkiye'de bilim anlatıcılığının gelişmesine katkı sağlayabilirsiniz, hem de site ve uygulamamızı reklamsız olarak deneyimleyebilirsiniz. Reklamsız deneyim, sitemizin/uygulamamızın çeşitli kısımlarda gösterilen Google reklamlarını ve destek çağrılarını görmediğiniz, %100 reklamsız ve çok daha temiz bir site deneyimi sunmaktadır.
KreosusKreosus'ta her 10₺'lik destek, 1 aylık reklamsız deneyime karşılık geliyor. Bu sayede, tek seferlik destekçilerimiz de, aylık destekçilerimiz de toplam destekleriyle doğru orantılı bir süre boyunca reklamsız deneyim elde edebiliyorlar.
Kreosus destekçilerimizin reklamsız deneyimi, destek olmaya başladıkları anda devreye girmektedir ve ek bir işleme gerek yoktur.
PatreonPatreon destekçilerimiz, destek miktarından bağımsız olarak, Evrim Ağacı'na destek oldukları süre boyunca reklamsız deneyime erişmeyi sürdürebiliyorlar.
Patreon destekçilerimizin Patreon ile ilişkili e-posta hesapları, Evrim Ağacı'ndaki üyelik e-postaları ile birebir aynı olmalıdır. Patreon destekçilerimizin reklamsız deneyiminin devreye girmesi 24 saat alabilmektedir.
YouTubeYouTube destekçilerimizin hepsi otomatik olarak reklamsız deneyime şimdilik erişemiyorlar ve şu anda, YouTube üzerinden her destek seviyesine reklamsız deneyim ayrıcalığını sunamamaktayız. YouTube Destek Sistemi üzerinde sunulan farklı seviyelerin açıklamalarını okuyarak, hangi ayrıcalıklara erişebileceğinizi öğrenebilirsiniz.
Eğer seçtiğiniz seviye reklamsız deneyim ayrıcalığı sunuyorsa, destek olduktan sonra YouTube tarafından gösterilecek olan bağlantıdaki formu doldurarak reklamsız deneyime erişebilirsiniz. YouTube destekçilerimizin reklamsız deneyiminin devreye girmesi, formu doldurduktan sonra 24-72 saat alabilmektedir.
Diğer PlatformlarBu 3 platform haricinde destek olan destekçilerimize ne yazık ki reklamsız deneyim ayrıcalığını sunamamaktayız. Destekleriniz sayesinde sistemlerimizi geliştirmeyi sürdürüyoruz ve umuyoruz bu ayrıcalıkları zamanla genişletebileceğiz.
Giriş yapmayı unutmayın!Reklamsız deneyim için, maddi desteğiniz ile ilişkilendirilmiş olan Evrim Ağacı hesabınıza üye girişi yapmanız gerekmektedir. Giriş yapmadığınız takdirde reklamları görmeye devam edeceksinizdir.

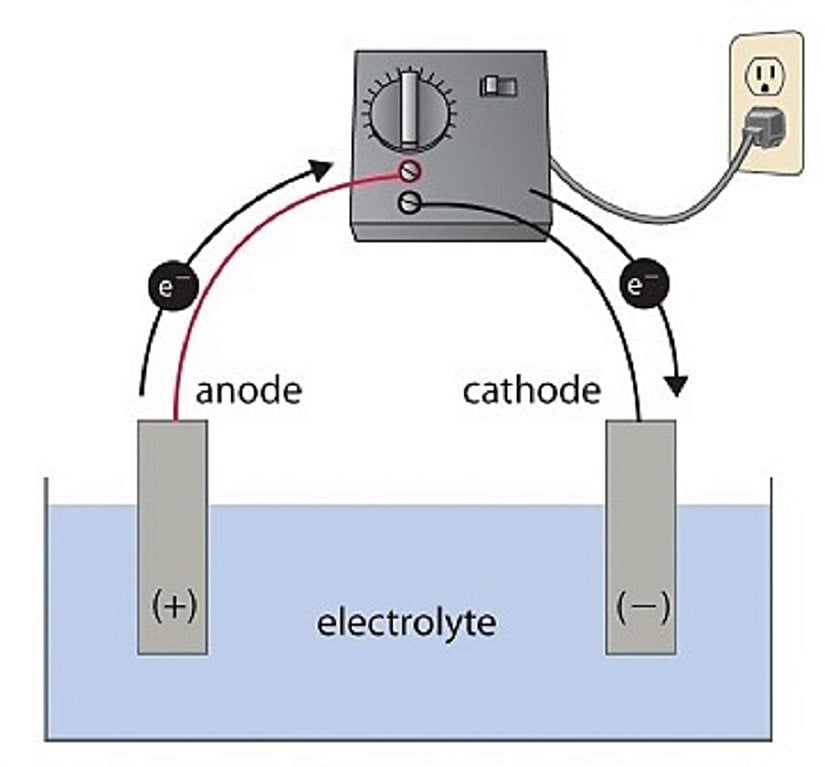

Hücre şekli galvanik hücreyle aynıdır ama ampul yerine tepkimeyi başlatabilmek için bir güç kaynağı koyulur. Böylece istemli bir şekilde gerçekleşmeyecek tepkimeler gerçekleştirilmiş olur.
İstemlilik ve İstemsizlik
İstemlilik ve istemsizlik, bilimde kullanılan çok önemli kavramlardır. Bir tepkimenin kendiliğinden gerçekleşip gerçekleşmeyeceğini öngörmemizi sağlar. Bunun için de Gibbs serbest enerjiden yararlanılır.
Gibbs serbest enerjisi, Jossiah Willard Gibbs tarafından bir sistemin kendiliğinden gerçekleşip gerçekleşemeyeceğini öngörmek için tanımlanmıştır. Maalesef, Gibbs, kendi zamanında hak ettiği değeri görememiştir. Halbuki buluşu, termodinamik için devrim niteliğinde bir buluştu. Gibbs serbest enerjisi şöyle ifade edilir:
G=H−TS\LARGE{G = H - TS}
HH entalpiyi, TT sıcaklığı, SS ise entropiyi temsil etmektedir.
Kimyasal süreçlerde genellikle değişim incelenir. Bu yüzden Gibbs serbest enerji ifadesi çoğunlukla şu şekilde kullanılır:
ΔG0=ΔH0−TΔS0\LARGE{\Delta{G^0}=\Delta{H^0}-T\Delta{S^0}}
- ΔG0 < 0 ise tepkime kendiliğinden gerçekleşir.
- ΔG0 > 0 ise tepkime kendiliğinden gerçekleşmez.
- ΔG0 = 0 ise tepkime dengededir.
Pilimiz için de bu eşitliği kullanamayız. Bu sebeple bu ifadeyi elektrokimyasal pillere uyarlamalıyız. Sizi matematiksel detaylarla sıkmamak adına ara basamakları es geçiyoruz. Uyarlanmış Gibbs enerjisi ifademiz:
ΔG0=−nFEpil0\LARGE{\Delta{G^0}=-nFE_{\text{pil}}^0}
nn, akan mol elektron sayısı, FF, Faraday sabiti (1 mol elektronun toplam elektriksel yükü), Epil0E_{\text{pil}}^0 ise pil potansiyelidir.
Tepkimenin gerçekleşip gerçekleşmeyeceğini öngörmek için önce E0pil değerini hesaplamamız gerekir. Bu değer, katotun indirgenme potansiyelinden anotun indirgenme potansiyeli çıkartılarak bulunur.
Epil0=Ekatot0−Eanot0\LARGE{E_{\text{pil}}^0=E_{\text{katot}}^0-E_{\text{anot}}^0}
Eğer elde edilen sonuç pozitif ise pil kendiliğinden çalışır. Çünkü ΔG0 değeri sıfırdan küçük olacaktır. Negatif ise kendiliğinden çalışmaz ve bu pili çalıştırmak için dışarıdan müdahalede bulunmak gerekir.
Hücre Diyagramı
Elektrokimyasal piller, kolaylık olması için diyagramlarla gösterilir. Çünkü her seferinde pili çizecek olsaydık bu çok uzun sürerdi. Bu diyagramlar, hücrelerin tanımını basitleştirmek için kullanılırlar. Örneğin ilk örnekte bahsedilen pilin gösterimi şu şekildedir:
Zn(k)∣Znsuda2+∣∣Cusuda2+∣Cu(k)\LARGE{Zn(k) | Zn^{2+}_{suda} || Cu^{2+}_{suda} | Cu(k)}
Hücre diyagramını yazarken önce anot sonra katot yazılır. "|" faz sınırı, "||" ise tuz köprüsü anlamına gelir.
Sonuç
Elektrokimyasal piller, göründüklerinin aksine anlaşılması zor sistemler değildir. Sadece diğer her şey gibi biraz ilgi isterler. Onlara yaklaşıp, ne anlatmak istediklerini anlamak istemek yeterlidir. Diğerlerinin aksine sizi asla yarı yolda bırakmazlar. Tabii araba akünüz ömrünün sonuna gelmiş durumda değilse...
