3 Kulübe Problemi ve Çizge Kuramı: 6 Noktayı Birbirine Eşleştirmek Ne Kadar Zor Olabilir?

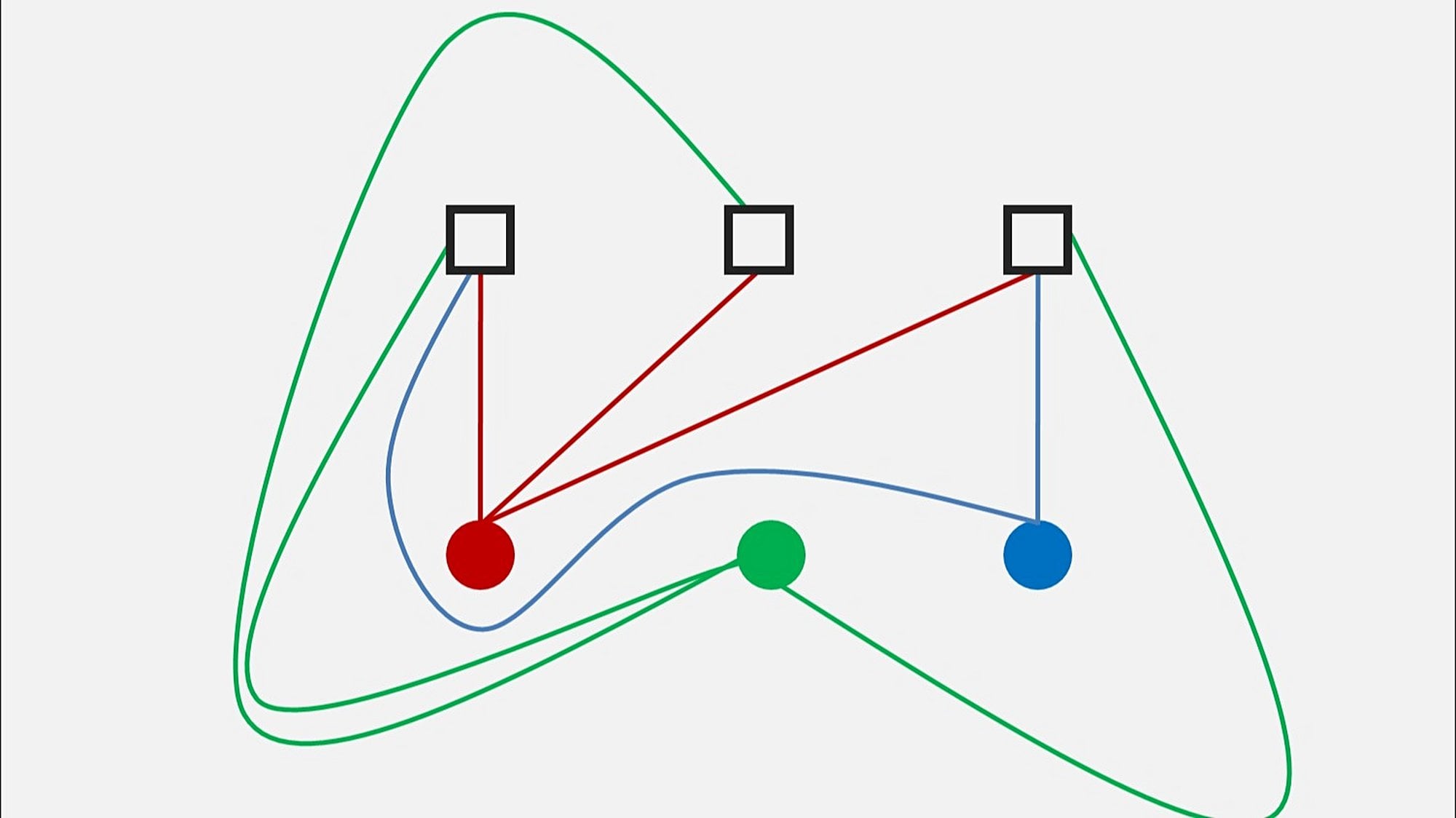

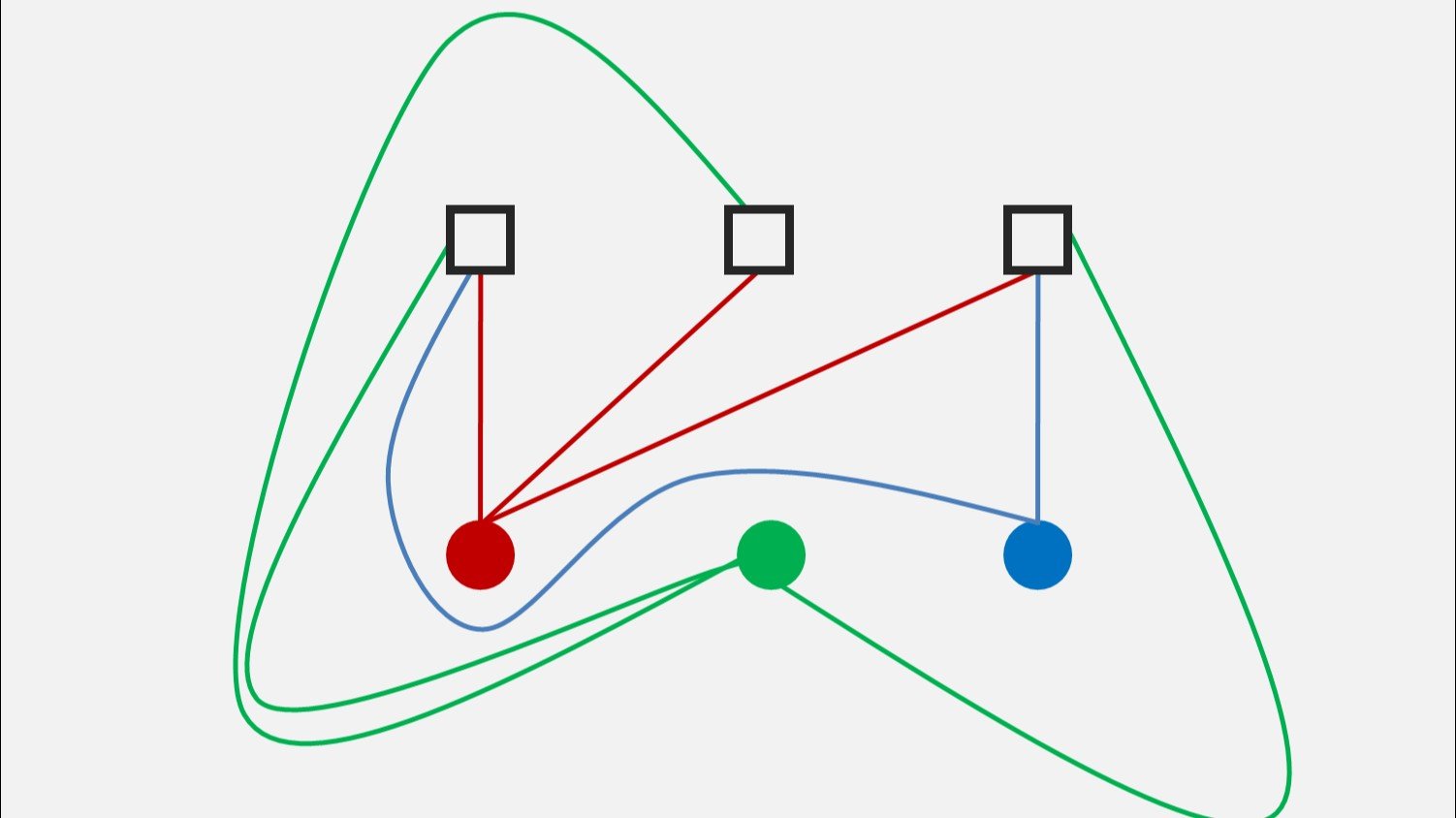

Bir belediye başkanı olduğunuzu hayal edin. 3 kulübeye elektrik, su ve doğal gaz bağlatmak için, bünyenizde çalışan mühendise inşa edeceği boruların, kağıda bir planını çizmesini istediniz. Kural çok basit: Elektrik, elektrik merkezinden gelecek. Su, su merkezinden gelecek. Doğal gaz, doğal gaz merkezinden gelecek. Ve bu hatların hiçbiri, birbiriyle kesişemez. Tıpkı ana görseldeki gibi...

Aradan günler geçer ve mühendis odanıza gelip çizimi bir türlü yapamadığını söyler. Görselden fark edebileceğiniz gibi, mavi hizmet (diyelim ki su), 2. kulübeye bağlanamamıştır. Böylesine basit bir çizimi bile yapamadığı için mühendisin bir beceriksiz olduğunu düşünüp onu kovdunuz, daha sonra bir de siz uğraşmaya karar verdiniz.

Burada yazıyı okumayı durdurup bu projeyi kağıtta denemenizi istiyoruz. Eğer çizebildiyseniz yazıyı okumanıza gerek yok; derhal bir makale yazmanız gerekiyor! Ama muhtemelen başaramayacaksınız, çünkü çizge kuramı bu planı, bir kağıtta asla çizemeyeceğinizi söylüyor. İyi ama... Çizge kuramı da ne?

Çizge Kuramı Nedir?

Çizge kuramı, 18. yüzyılın ilk yarısında Leonhard Euler tarafından Königsberg köprüleri problemini çözmek için geliştirilen bir kuramdır. Königsberg köprüleri probleminden biraz bahsedelim.

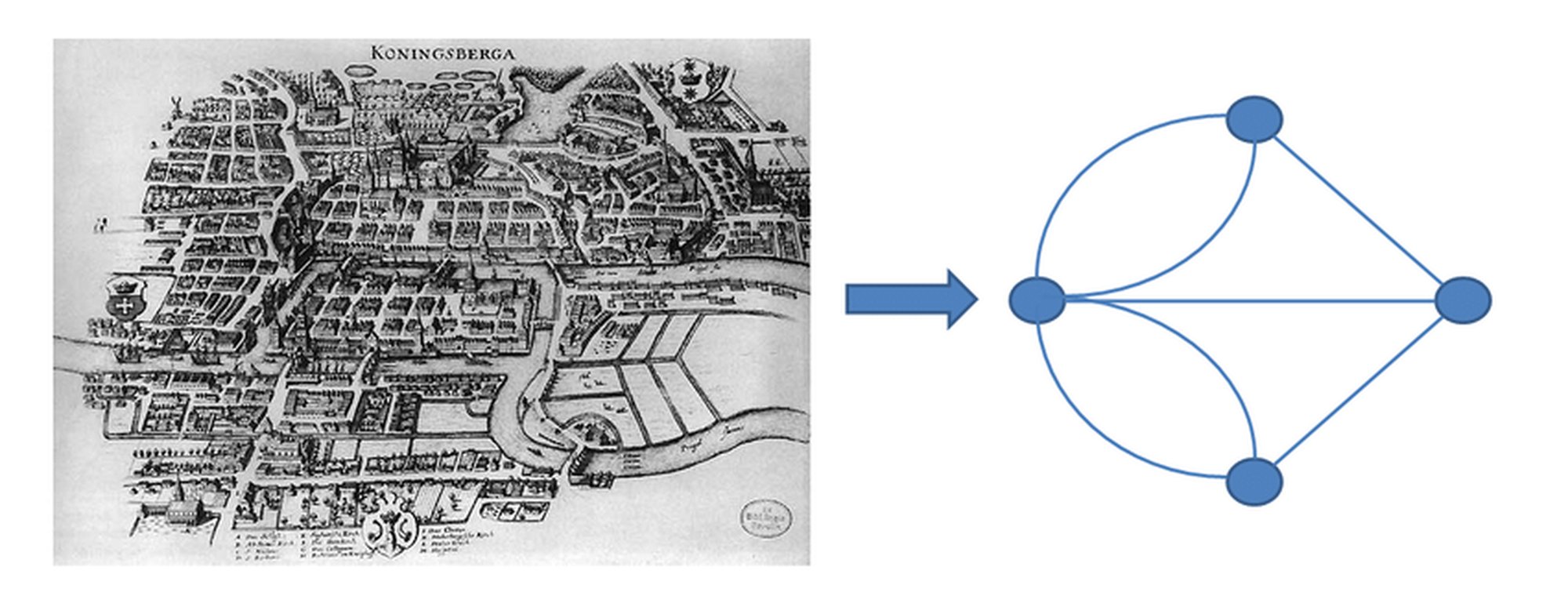

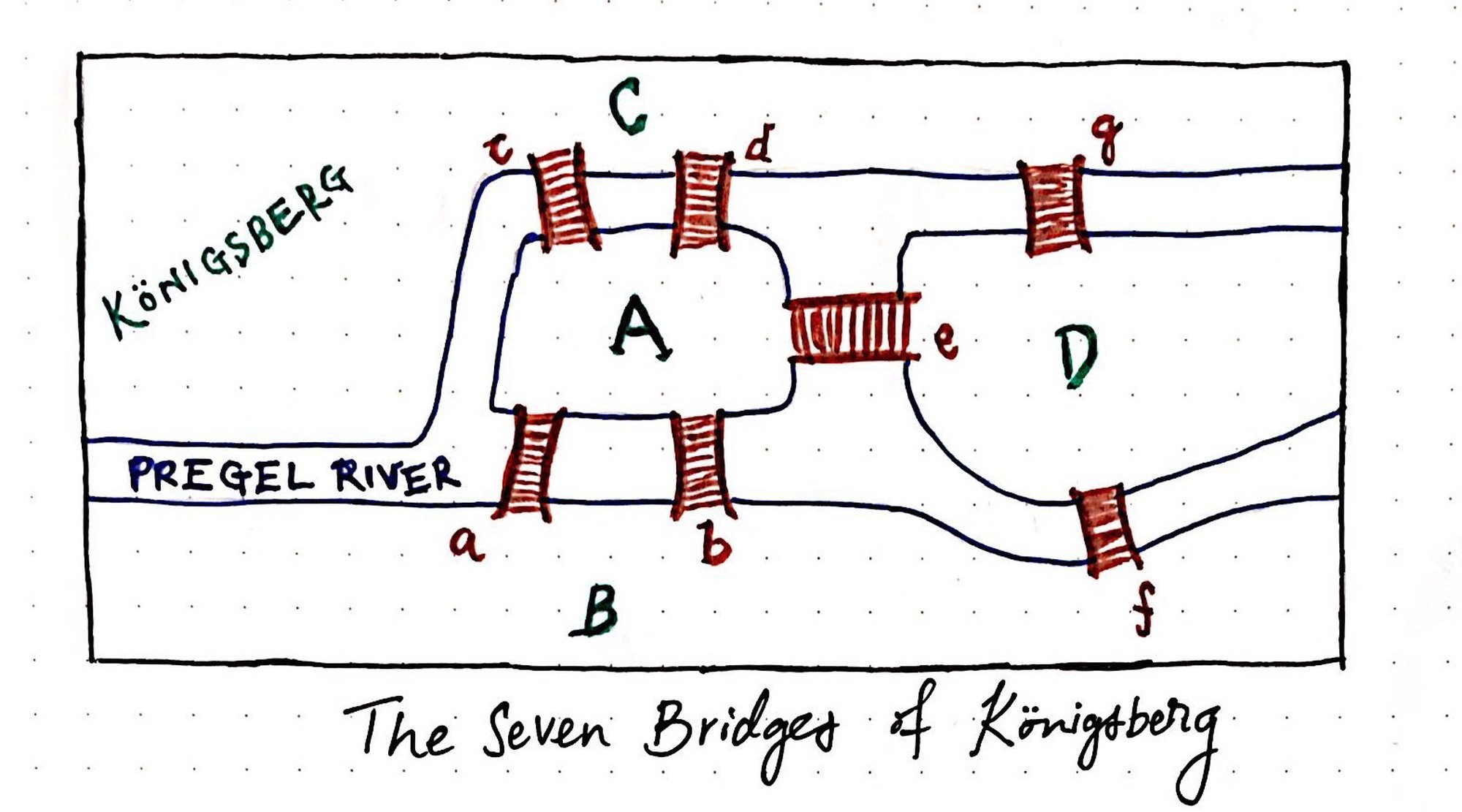

Königsberg, Prusya (büyük oranda şimdiki Almanya) kentlerinden biridir. Günümüzde, Rusya topraklarında olan Kaliningrad şehrinin eski adıdır. O yıllarda şehir kuş bakışı olarak aşağıdaki resim gibi görünüyordu. Günümüzde bu köprülerin ikisi, 2. Dünya Savaşı sırasında yıkılmıştır.

medium

Bu şehirdeki köprülerle ilgili matematikçiler arasında o zamanlarda şöyle bir problem dönüyordu;

Her bir köprüden bir kere geçmek koşuluyla şehirde tam bir tur atmak mümkün mü?

Leonhard Euler, bu soruyu çok şık bir yöntemle çözmeyi başardı ve ömrü boyunca birçok kez yaptığı gibi matematiğin tarihini değiştirdi. Euler, ortaya yeni bir kuram attı ki, bu kuram sonradan topoloji isimli bilimin doğuşuna sebep olmuştur. Euler, köprülerin uç noktalarını birer nokta; köprüleri ise birer çizgi olarak düşünmüştür.

Evrim Ağacı'ndan Mesaj

Neden Desteğe İhtiyacımız Var?

Aslında maddi destek istememizin nedeni çok basit: Çünkü Evrim Ağacı, bizim tek mesleğimiz, tek gelir kaynağımız. Birçoklarının aksine bizler, sosyal medyada gördüğünüz makale ve videolarımızı hobi olarak, mesleğimizden arta kalan zamanlarda yapmıyoruz. Dolayısıyla bu işi sürdürebilmek için gelir elde etmemiz gerekiyor. Bunda elbette ki hiçbir sakınca yok; kimin, ne şartlar altında yayın yapmayı seçtiği büyük oranda bir tercih meselesi. Ne var ki biz, eğer ana mesleklerimizi icra edecek olursak... Daha fazla göster

Aslında maddi destek istememizin nedeni çok basit: Çünkü Evrim Ağacı, bizim tek mesleğimiz, tek gelir kaynağımız. Birçoklarının aksine bizler, sosyal medyada gördüğünüz makale ve videolarımızı hobi olarak, mesleğimizden arta kalan zamanlarda yapmıyoruz. Dolayısıyla bu işi sürdürebilmek için gelir elde etmemiz gerekiyor.

Bunda elbette ki hiçbir sakınca yok; kimin, ne şartlar altında yayın yapmayı seçtiği büyük oranda bir tercih meselesi. Ne var ki biz, eğer ana mesleklerimizi icra edecek olursak (yani kendi mesleğimiz doğrultusunda bir iş sahibi olursak) Evrim Ağacı'na zaman ayıramayacağımızı, ayakta tutamayacağımızı biliyoruz. Çünkü az sonra detaylarını vereceğimiz üzere, Evrim Ağacı sosyal medyada denk geldiğiniz makale ve videolardan çok daha büyük, kapsamlı ve aşırı zaman alan bir bilim platformu projesi. Bu nedenle bizler, meslek olarak Evrim Ağacı'nı seçtik.

Eğer hem Evrim Ağacı'ndan hayatımızı idame ettirecek, mesleklerimizi bırakmayı en azından kısmen meşrulaştıracak ve mantıklı kılacak kadar bir gelir kaynağı elde edemezsek, mecburen Evrim Ağacı'nı bırakıp, kendi mesleklerimize döneceğiz. Ama bunu istemiyoruz ve bu nedenle didiniyoruz.

Destek Ol

ResearchGate

Yukarıdaki şekilde, sağdaki görsel gibi düşününce, problem daha basite indirgendi. Çözüm, artık Euler'in apaçık karşısındaydı: Şehri dolaşmak isteyen kişi, üzerine gittiği her noktadan ayrılmak zorundaydı. Bu da her noktanın çift sayıda çizgiye sahip olması gerektiği gerçeğini önümüze sermekteydi. Euler, her bir noktanın çift sayıda çizgiye sahip olmadığı için, Königsberg şehrini her köprüden bir kez geçerek dolaşma fikrinin imkansız olduğunu kanıtlamıştır.

Bu çözüm yöntemi daha sonrasında çeşitli problemlerin çözümünde kullanılmıştır. Bu yöntem, günümüzde çizge kuramı adını almıştır ve artık çok sayıda akademik makaleye sahip, başlı başına bir matematik alanıdır.

Biraz bu kuramdan bahsetmek gerekirse: Bu kuramda çizge üzerinde işlem yapılır. Çizge denilen matematiksel yapı, bir kenar $E$ ve bir köşe $V$ kümesinden yapıdan oluşur. Gösterimi ise $G=(V,E)$ ile yapılır. Bu yapı, bilgisayar bilimlerinde veri saklama sahasında da sıkça karşımıza çıkmaktadır.

Bundan yüzyıllar önce bir şehri öyle istediğimiz gibi gezemeyeceğimizi söyleyip hayallerimizi suya düşüren bu kuram, günümüzden yaklaşık 100 yıl önce başka bir hayalimizi daha suya düşürdü. Ama bu konuyu incelemeden önce, kuram hakkında biraz daha bilgi edinelim.

Euler bu kuramı sadece geliştirmekle kalmayıp ayrıca birçok katkıda bulunmuştur, bunlardan belki de en önemlisi Euler karakteristiğidir.

Euler Karakteristiği

Çizgeleri, aslında lisede uğraştığımız geometrik şekillerin genelleştirilmiş formu olarak düşünebiliriz. Herhangi bir çizgenin Euler karakteristiği, bağlantılı çizgeler için (her köşe bir kenarla başka bir köşeye bağlı) çizgeler için $\chi =V-E+F$ formülü ile hesaplanır. Burada $V$ köşe sayısı, $E$ kenar sayısı, $F$ de yüz sayısıdır.

Örneğin bir karenin 4 köşesi, 4 kenarı ve 2 yüzü vardır (yukarı ve aşağı). Dolayısıyla Euler karakteristiği 2'dir.

Aslında kare için sonucun 2 olması bir tesadüf değildir. Kanıtını kaynaklarımızdan görebileceğiniz kanıtsava göre bir düzlemde yer alan bütün çizgelerin Euler karakteristiği 2'dir. Bu kanıtsavın çok ilginç uygulamaları vardır. Örnek olarak aşağıdaki şekildeki gibi bir futbol topunun kaç beşgene sahip olduğunu hesaplayalım.

vectorstock

Dikkat edilirse topu bir yerinden kesip açarsak düzlem üzerinde bir bölge oluştururuz, yani Euler karakteristiği 2 olmak zorundadır. Bir beşgene karşılık, 5 tane altıgen tekabül etmektedir. Beşgenlerin sayısına $B$, altıgenlerin sayısına $A$ dersek, beşgenlerin köşe sayısı $5B$ altıgenlerin köşe sayısı $6A$ olacaktır. Ancak dikkat edilmesi gerekir ki, bir köşeyi iki altıgen ve bir beşgen yani üç tane şekil ortak kullanıyor, yani toplam köşe sayısı $V=\genfrac{}{}{0ex}{}{6A+5B}{3}$ olacaktır. Kenar sayısı da aynı argüman sayesinde $E=\genfrac{}{}{0ex}{}{6A+5B}{2}$ olarak hesaplanır, yüz sayısının da $F=A+B$ olduğu açıktır.

Euler karakteristiği denkleminde yerine yazarsak $B=12$ olarak bulunur. Bir beşgene karşı beş altıgen olduğundan, fakat bu altıgenlerin üçü diğer bir beşgenle ortak kullanıldığı gerçeğinden, $A=20$ olarak bulunur.

Euler karakteristiğinin ilginç kullanım alanlarından başka bir tanesi ile yani ana problemimizle baş başa kalmanın zamanı artık geldi.

Üç Kulübe Problemi

Okuyucu yukarıda bahsedilen bu problemi bir kağıtta çözmeyi deneyip başarılı olamadığını varsayıyoruz. Sorun, her defasında son kenarın her defasında başka bir kenarla kesişmesi ile alakalıdır. Doğal gaz, elektrik veya su borularından herhangi ikisinin kesişmemesi gerekiyor, problemi imkansız kılan da bu zaten. Peki neden imkansız?

Euler'in yaptığı gibi problemi basitleştirme yoluna gidelim. Kulübeler ile elektrik, su ve doğal gaz kaynaklarını birer köşe olarak düşünelim. Borular da kenar olarak... Kulübeleri yukarıya kaynakları aşağıya nokta olarak bir kağıda çizelim. Elimizde 6 köşe ve 9 kenar olması gerektiği açıktır. O halde bu çizgenin düzlemde çizilebilmesi için Euler karakteristiğinden yüz sayısının 5 olması gerekmektedir.

Agora Bilim Pazarı

Tıbbi Mucizeler

Modern tıp tarihine genel bir bakış sunan heyecan verici bir kitap. Alanında bir temel eser.
Tıp Tarihinden Yaşamı Değiştiren 100 Gelişme
Dr. Rosalyn S. Yalow, Nobel Tıp Ödülü sahibi
“En temel bilimsel kuralların yeniden tartışıldığı günümüzde, bilimi kutlama amacını taşıyan bir kitap okumak insanın yüreğine su serpiyor. Tıbbi Mucizeler bilimsel anlayışın hayatlarımızı nasıl değiştirdiğini gözler önüne seren oldukça etkileyici bir araştırma. Ayrıca kısa, eğlenceli ve bilgilendirici biyografiler kaleme alma konusunda da çok iyi bir örnek kitap.”
Peter Rothberg, The Nation
“..Olağanüstü bir kitap. Fazlasıyla kolay okunur, bilgilendirici, açık fikirli ve düşündürücü.”
William T. Golden, “American Museum of Natural History” Onursal Başkanı
“Tıbbi Mucizeler, tıptaki gelişmeleri yanyana dizen basit derlemelerden biri olmaktan çok, sağlık, hastalık, tedavi ve hekim kavramlarını sosyal, kültürel ve insani boyutlarıyla ortaya koyan, bugünü daha iyi anlamak için kurgulanmış, sizi düşünmeye itekliyen bir belgesel çalışma.”
Journal of the American Medical Association (JAMA)
Bugün belki farkında olmasak da, torunların düğününü görmek sadece 200 yıl önce bile bir mucizeydi. Bugün ise tıp biliminde yaşanan sürekli gelişim sayesinde biraz şans yeterli.
Tıbbi Mucizeler bilimin insan yaşamı üstünde yarattığı tartışılmaz değişimin ve adım adım bugüne gelişimizin öyküsünü sunuyor. Bizi Hipokrat, Galen, Antonie van Leewenhoek, Gregor Mendel, Lady Mary Wortley Montagu, Louis Pasteur, Florence Nightingale, Oswald Theodore Avery, Harold Varmus gibi insanlık üzerinde etkileri hâlâ hissedilen önemli isimlerle tanıştırırken, modern tıbba yaptıkları mucizevi katkıları ortaya çıkartırken onları motive eden sebepleri araştırıyor. Doktor-hasta ilişkisi, hastalık teorileri, aşı, kök hücreler, immünoloji, genetik tanı ve tedavi gibi önemli buluşlara ışık tutarken bu buluşların altında yatan sanat ve bilimi de mercek altına alıyor.
Kitaptan…
Çiçekten korunma için lezyonlardan alınan kurutlarla yapılan variolasyon yöntemi Avrupa’ya İstanbul’da İngiliz Elçisi olan Lord Montague’nin eşi Lady Mary W. Montague aracılığıyla İstanbul’da gözlediği uygulamalar sonucu getirildi.
El yıkamanın önemini meslektaşlarına bir türlü anlatamayan Semmelweis 1865’te bir akıl hastanesinde hayatını kaybetmiştir. Şimdi ise Viyana’da onun adını taşıyan bir hastane bulunmaktadır.
Galen tıbbında kalbin odacıklarının 3 tane olduğu zannediliyordu, anatomik diseksiyon başlamış olmasına rağmen bu sanının çürümesi 1300 yıl sonunda olabildi. Yüzyıllar boyunca kimse odacıkları saymayı akıl etmedi.

Bilgiler ve Uyarılar:

1. Bu ürün sipariş alındıktan 1-3 gün içinde postalanacaktır.
2. Lütfen sipariş vermeden önce iade ve ürün değişikliği ile ilgili bilgilendirmemizi okuyunuz.
3. Bu kampanya, Domingo Yayınevi tarafından Evrim Ağacı okurlarına sunulan fırsatlardan birisidir.

Devamını Göster

₺170.00

Satın Al Tüm Ürünler

• Dış Sitelerde Paylaş

Çizmeye kalkınca, her bir yüzün 4 kenar arasında kalması gerektiğini görürüz. Ayrıca her kenar iki bölge arasında kalması gerektiğinden $4F\le 2E$ olması gerekir, bu da bize $F=5$ eşitliğinin yanlış olduğunu söyler dolayısıyla bu çizgenin düzlemde çizilemeyeceği sonucuna varırız.

Elbette ki boruların kesişmemesi koşulunu kaldırırsak, problem çözülebilir olacaktır. Hatta bu çizgenin özel bir ismi de vardır: $K_{3,3}$ çizgesi.

Wikimedia

Sonuç olarak görebiliyoruz ki, başta mühendisi atma kararımız hatalıymış. Zaten hikayenin geriye kalan kısmında mühendisimiz kapıyı kırarcasına bir heyecanla içeriye giriyor ve problemi evindeki fincan üzerinde çizince çözdüğünü gösteriyor. Bu çözüm için 3Blue1Brown kanalının aşağıdaki videosunu öneririz.

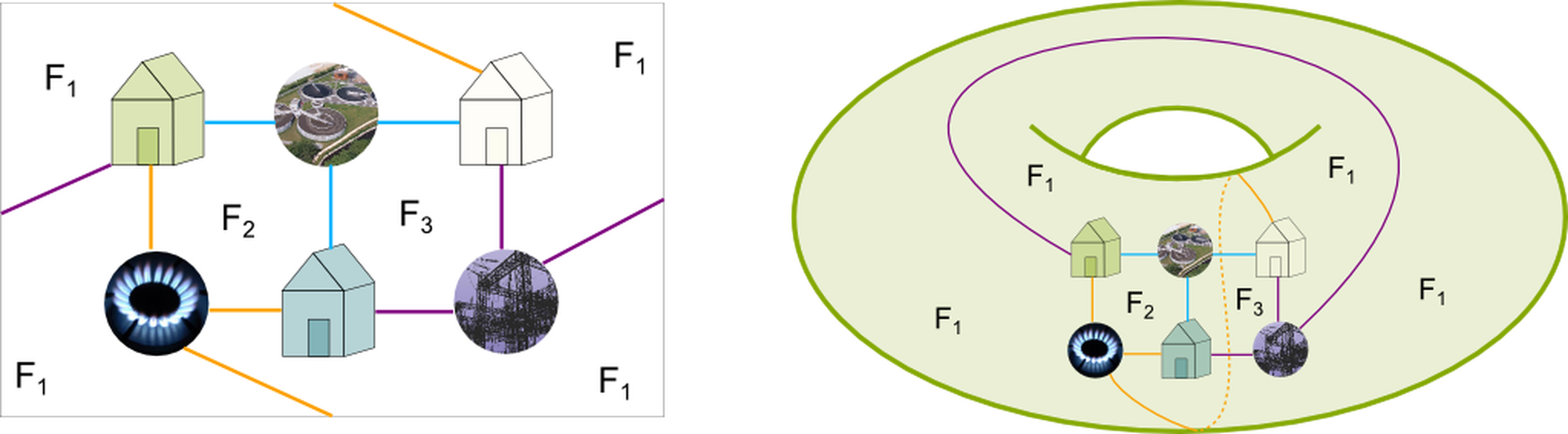

Ayrıca bu videoda görebileceğiniz gibi, fincan üzerinde çözüm mümkündür, çünkü fincan düzlemsel değildir. Bir diğer deyişle, yukarıdaki imkansız çözümün fincan üzerinde çözülebilir olması, fincanın düzlemsel olmadığı kanıtlamaktadır. Başka bir çözüm ise torus üzerindedir:
