Yeni Işık Tabanlı Bir Sensör, Yüksek Hassasiyetli Hastalık Testlerini Daha Taşınabilir Hale Getirebilir!

Yüksek hassasiyetli tıbbi testleri düşündüğümüzde genellikle büyük cihazlarla, eğitimli teknisyenlerle ve özenle kontrol edilen koşullarla dolu bir hastane laboratuvarı hayal ederiz. Bu durum, bilim insanlarının bir sensör yüzeyine bağlanan biyomoleküllerin neden olduğu son derece küçük değişimleri tespit etmeye çalıştığı optik biyosensörler (biyolojik algılayıcılar) için özellikle geçerlidir.

Bu minik değişimler hastalıklar, tedaviye verilen yanıtlar veya biyolojik işlevler hakkında önemli bilgiler taşıyabilir. Ancak bunları tespit etmek çoğunlukla hassas spektrometrelere, kararlı ışık kaynaklarına ve özenle hizalanmış cihazlara ihtiyaç duyar. Bu durum, birçok gelişmiş biyosensör teknolojisini laboratuvar ortamında güçlü kılsa da daha küçük kliniklerde, uzak bölgelerde veya hasta başı bakım noktalarında kullanımını zorlaştırır.

Optik Biyosensörlerin Sınırlarını Aşmak

Araştırma ekibi, Nature Photonics dergisinde yayımlanan yeni çalışmalarında basit bir soru sordu: Yüksek performanslı ve etiketsiz biyosensörleri hassasiyetten ödün vermeden daha küçük, daha dayanıklı ve ölçeklenmesi daha kolay hale getirmek mümkün mü?

Etiketsiz optik biyosensörlerin birçoğu, kırılma indisine dayalı algılama prensibine güvenir. Moleküller sensör yüzeyine tutunduğunda yerel kırılma indisini (ışığın o ortamdaki yayılma hızını belirleyen bir ölçü) hafifçe değiştirir. Geleneksel sensörler genellikle bu sapmayı, rezonans dalga boyundaki bir kayma olarak algılar. Bu prensip oldukça güçlüdür çünkü araştırmacıların, moleküler bağlanmaları floresan veya radyoaktif etiketlere ihtiyaç duymadan izlemesini sağlar.

Ancak elde edilen sinyal çok zayıf olabilir. Az sayıdaki biyomolekül, rezonans dalga boyunda yalnızca ufak bir kaymaya neden olabilir. Bu durumu ölçmek için geleneksel sistemler genellikle yüksek çözünürlüklü spektrometrelere, uyumlu ışık kaynaklarına ve dikkatle kontrol edilen optik koşullara ihtiyaç duyar. Tüm bu gereksinimler, cihazın boyutunu, maliyetini ve karmaşıklığını artırır.

Radyatif Q-Faktörü Modülasyonu ile Sinyal Güçlendirme

Araştırmacıların yaklaşımı kırılma indisi ölçümünü değiştirmek değil, kırılma indisindeki sapmaların nasıl okunacağını yeniden kurgulamaktı. Bir optik rezonatörde ışık sadece rezonansın nerede ortaya çıktığıyla tanımlanmaz. Aynı zamanda ışığın ne kadar güçlü bir şekilde hapsedildiği, dışarı nasıl sızdığı ve enerjisini nasıl kaybettiği ile de ilgilidir. Bu davranış, sistemin kalite faktörü (Q-faktörü) ile ifade edilir.

Ekip, sadece bir rezonans tepesinin konumunu izlemek yerine, biyomoleküler bağlanmanın neden olduğu küçük bir kırılma indisi değişiminin radyatif Q-faktörünü güçlü bir şekilde düzenleyebildiği (modüle edebildiği) bir sistem tasarladı. Basit bir ifadeyle bu durum, sensörün çok küçük bir moleküler sapmayı, optik yoğunluk ve çizgi genişliğinde çok daha büyük bir değişime dönüştürdüğü anlamına gelir. Araştırmacılar bu mekanizmayı Q-modülasyonlu kırılma indisi algılaması olarak adlandırıyor.

Buradaki temel fikir, kırılma indisine dayalı biyolojik algılamanın evrensel yapısını korumak ancak dalga boyu kayması tabanlı okuma yöntemlerinin ötesine geçmektir. Radyasyon kaybı, sadece bastırılması gereken bir sorun olarak görülmek yerine, aktif bir algılama kanalı olacak şekilde tasarlandı. Moleküler bağlanma yine bir kırılma indisi sapması yaratır; ancak optik yanıt, radyatif Q-faktörü modülasyonu sayesinde güçlendirilir. Bu durum, sinyalin kompakt bir fotoelektrik sistem kullanılarak daha kolay okunmasını sağlar.

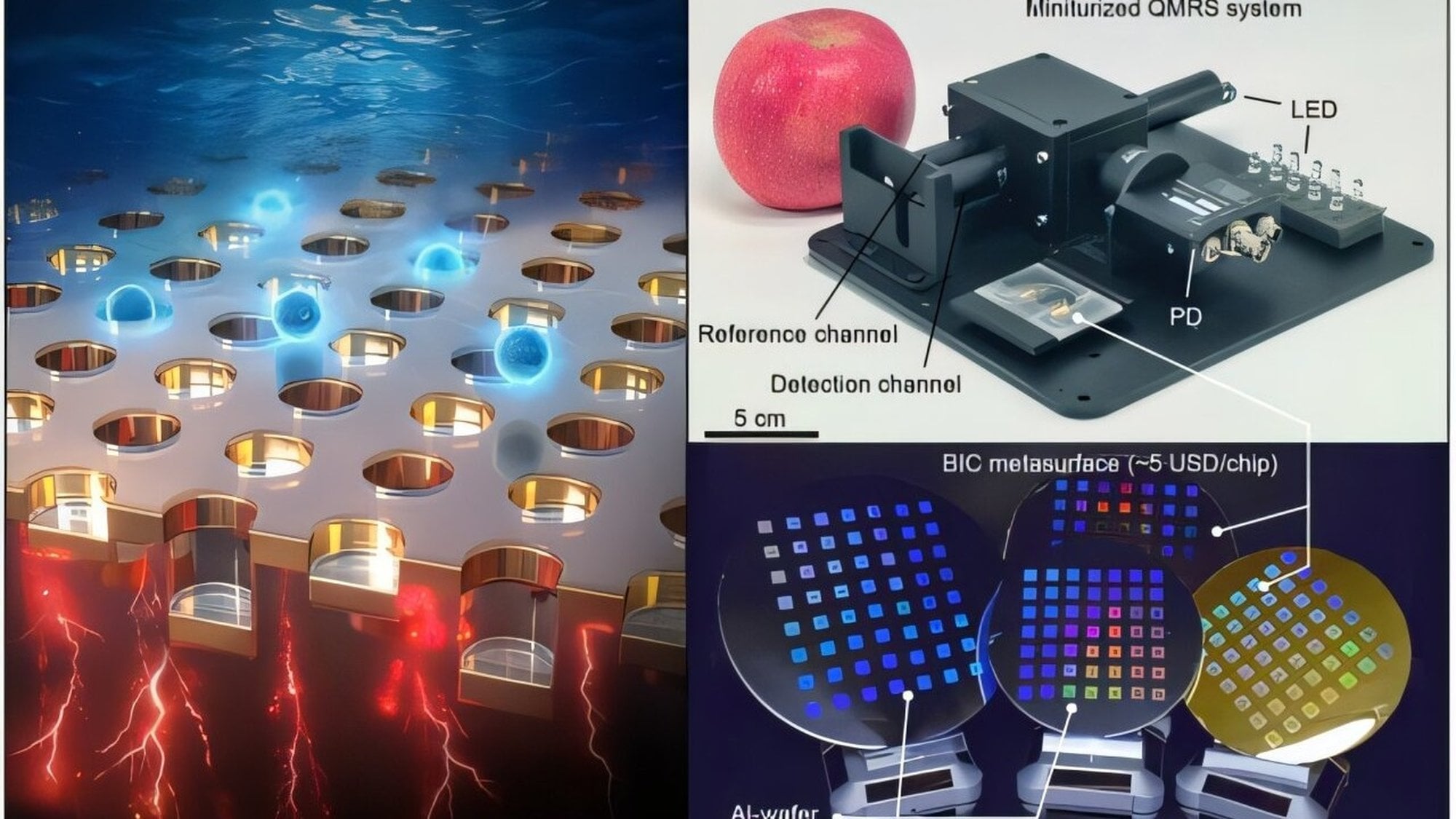

Araştırmacılar bu mekanizmayı hayata geçirmek için yerel olmayan, süreklilik içinde bağlı durum (İng: "bound-state-in-the-continuum") özellikli, üç boyutlu bir meta-yüzey geliştirdi. BIC tabanlı rezonanslar ışığı son derece güçlü bir şekilde hapsedebilir. Ekip, bu hapsolma durumunu dikkatli bir şekilde kırarak radyasyon sızıntısı yönlendirilebilen sözde-BIC modları oluşturmayı başardı. Geliştirilen sistemde üç boyutlu yapı büyük önem taşıyor. Düzlem dışı bir asimetri (bakışım bozukluğu) eklenmesi sayesinde, ışığın meta-yüzeyden nasıl yayılacağı kontrol edilebiliyor; aynı zamanda düzlem içi geometri kararlı ve üretilebilir kalıyor. Bu durum, sensörün biyomoleküler kırılma indisi değişimlerine karşı son derece duyarlı kalmasına olanak tanırken, büyük ölçekli üretim sırasında oluşabilecek küçük sapmalara karşı da daha hoşgörülü olmasını sağlıyor.

Ölçeklenebilirlik de çalışmanın merkezinde yer alan unsurlardan biriydi. Araştırmacılar, yaklaşık 20 santimetre çapındaki yonga plakaları üzerinde alüminyum tabanlı litografi kullanarak meta-yüzeyleri üretti. Bu adım, tekil laboratuvar cihazlarının ötesine geçerek geniş çaplı yonga üretim seviyesine ulaşmalarını sağladı. Yonga plakası düzeyindeki bu yaklaşım, daha düşük maliyetli ve yüksek oranda kopyalanabilir sensör çipleri için önemli bir yol sunuyor. Ayrıca spektrometre gerektirmeyen, kompakt bir fotoelektrik algılama sistemi de inşa edildi. Sistem, tam bir optik tayf kaydetmek yerine ışık yayan diyot (LED), fotodedektör ve meta-yüzey çipi kullanarak optik yanıtı doğrudan elektrik sinyaline dönüştürüyor. Bu özellik, cihaz tasarımını büyük ölçüde basitleştiriyor ve algılama sürecini taşınabilir teşhis sistemleriyle çok daha uyumlu hale getiriyor.

Akciğer Kanseri Teşhisinde Klinik Uygulamalar

Kompakt mimarisine rağmen sistem, kırılma indisi birimi başına $3,3x10^4$ milivoltluk bir fotoelektronik hassasiyet seviyesine ve $10^{-6}$ kırılma indisi birimine kadar inen bir tespit sınırına ulaştı. Günlük dille ifade etmek gerekirse bu durum, sensörün suyun kırılma indisinin 1,333000'den 1,333001'e kayması kadar küçük bir optik değişimi tespit edebileceği anlamına geliyor. İnsan gözü bu değişimi hiçbir şekilde fark edemese de sensör milyonda bir seviyesindeki bu farkı bile yakalayabiliyor.

Evrim Ağacı'ndan Mesaj

Neden Desteğe İhtiyacımız Var?

Aslında maddi destek istememizin nedeni çok basit: Çünkü Evrim Ağacı, bizim tek mesleğimiz, tek gelir kaynağımız. Birçoklarının aksine bizler, sosyal medyada gördüğünüz makale ve videolarımızı hobi olarak, mesleğimizden arta kalan zamanlarda yapmıyoruz. Dolayısıyla bu işi sürdürebilmek için gelir elde etmemiz gerekiyor.

Bunda elbette ki hiçbir sakınca yok; kimin, ne şartlar altında yayın yapmayı seçtiği büyük oranda bir tercih meselesi. Ne var ki biz, eğer ana mesleklerimizi icra edecek olursak (yani kendi mesleğimiz doğrultusunda bir iş sahibi olursak) Evrim Ağacı'na zaman ayıramayacağımızı, ayakta tutamayacağımızı biliyoruz. Çünkü az sonra detaylarını vereceğimiz üzere, Evrim Ağacı sosyal medyada denk geldiğiniz makale ve videolardan çok daha büyük, kapsamlı ve aşırı zaman alan bir bilim platformu projesi. Bu nedenle bizler, meslek olarak Evrim Ağacı'nı seçtik.

Eğer hem Evrim Ağacı'ndan hayatımızı idame ettirecek, mesleklerimizi bırakmayı en azından kısmen meşrulaştıracak ve mantıklı kılacak kadar bir gelir kaynağı elde edemezsek, mecburen Evrim Ağacı'nı bırakıp, kendi mesleklerimize döneceğiz. Ama bunu istemiyoruz ve bu nedenle didiniyoruz.

Destek Ol

Araştırmacılar daha sonra bu platformu, akciğer kanseri ile ilişkili küçük hücre dışı kesecikleri tespit etmek için kullandı. Bu nano ölçekli kesecikler hücreler tarafından salınır ve koptukları ana hücrelerden moleküler bilgiler taşır. Kanda ve diğer vücut sıvılarında bulunabildikleri için, sıvı biyopsi uygulamalarında son derece umut verici biyobelirteçlerdir. Ancak özellikle hastalığın erken evrelerinde, yoğunlukları son derece düşük olabilir.

Ekip, Q-modülasyonlu algılama platformunu kullanarak sEV'leri 15 dakika gibi kısa bir sürede 24 attomolar (aM) kadar düşük konsantrasyonlarda bile tespit etmeyi başardı. Bu başarı, standart bağışıklık testlerine (immünoanalizlere) kıyasla hassasiyette yaklaşık 10.000 katlık bir iyileşmeye karşılık geliyor.
