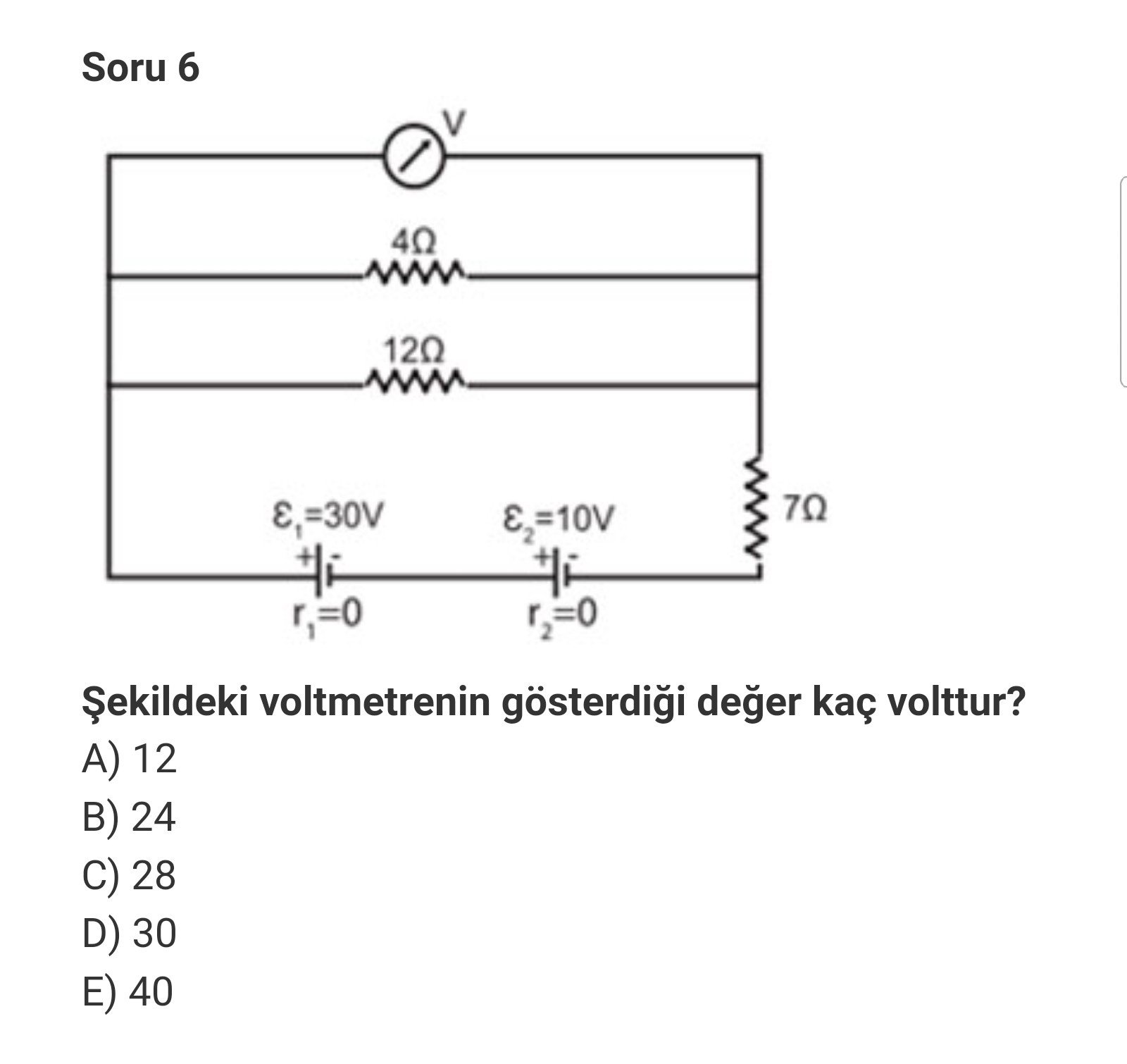

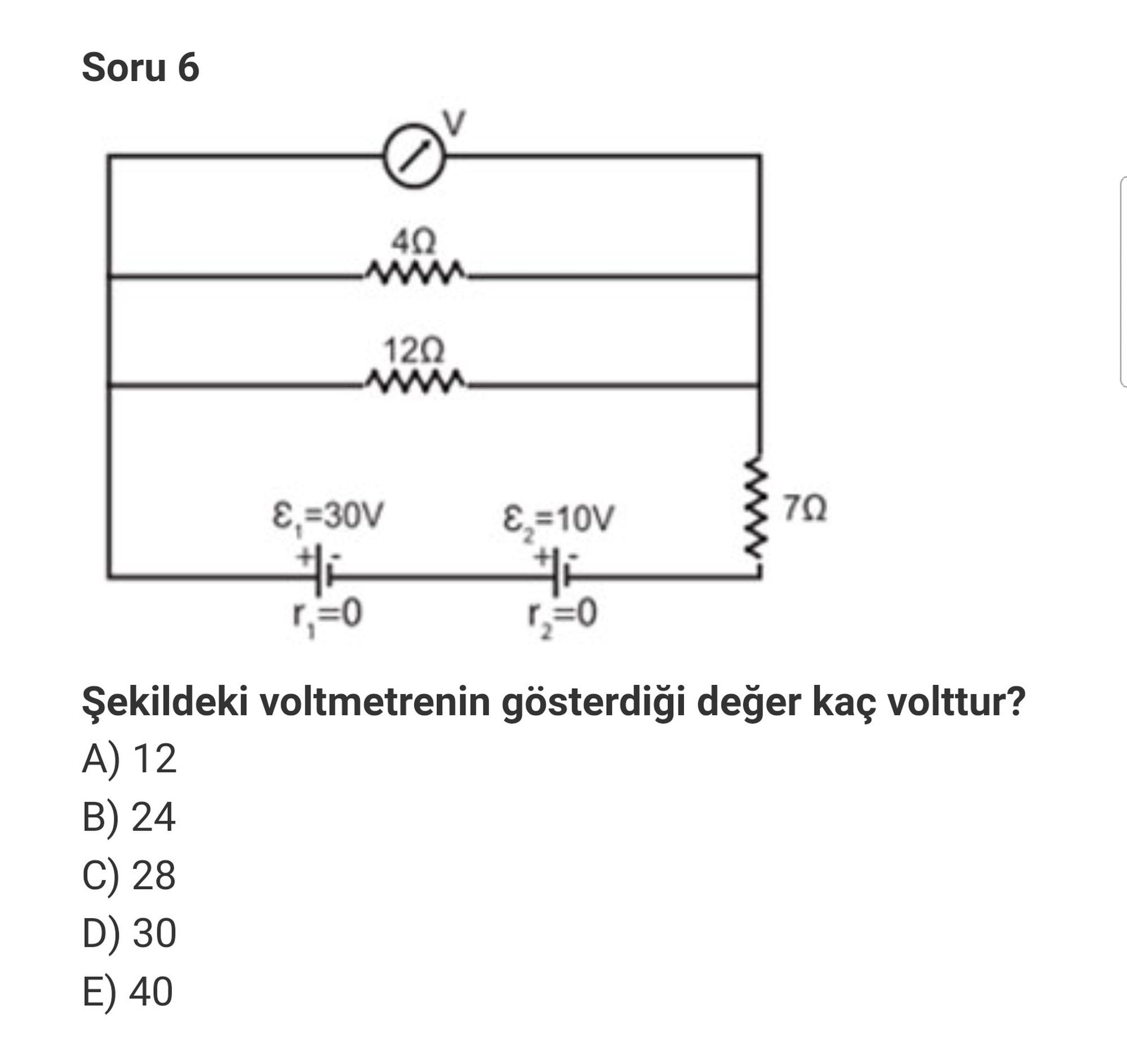

Toplam 40 volt görünüyor.
Paralel kollarda gerilim aynı olacaktır fakat 7 ohmluk dirençten dolayı voltmetremiz 40 volttan düşük bir değer gösterecektir. O zaman 2 paralel direnç kaç ohm onu hesaplayalım önce.[1]
Kaynak 1'de 4 ohm ve 12 ohm'u paralel olarak hesaplattığımda 3 ohm çıkıyor.
Artık devremizde 3 ohm ve 7 ohm olmak üzere 2 seri direncimiz var. Seri devrelerde amper aynı kalırken voltaj düşerek gitmektedir. O zaman üreteçlerden çekilen toplam akımı bulursam, 3 ohm üzerindeki gerilimi de hesaplayabilirim.
I=v/r ben toplam direnç değerini gireceğim. Yani 10 ohm.
I=40/10 yani 4 amper demek bu. Devremizin toplam akımı 4 amper. Paralel kola bağlı direnç değerimiz belli ise, Seri bağlantıda da akım değişmiyorsa gerilimi bulabilirim artık.
V=ixr ise V=4 x 3 olur. Yani 12 volttur. Devremin paralel direnç bağlı kısmında 12 volt ölçerim. Bunun sağlamasını şöyle yapabiliriz. Kalan voltajı yani 40-12=28 voltu hesaplayabilmeliyim 7 ohmluk dirençte. O zaman;
V= i x r ise V= 4 amper x 7 ohm olur. 28 volt buluyorum. Demek ki sorulan kısımda 12 volt gerilim düşüyor, 7 ohmluk dirençte ise 28 volt gerilim düşüyor, paralel bağlı dirençlerimiz aslında 3 ohmluk görev yapıyor ve bu devre toplamda üreteçlerden 10 amper akım çekiyor.
Neler Öğrendik?
Paralel dirençleri tek direnç gibi düşünmeyi,
Elektrik ilerlerken önüne çıkan yol paralel kollara bölünüyorsa akımın da paralel kollara bölündüğünü ama gerilimin aynı kaldığını,
Elektrik ilerlerken önüne çıkan yol seri ise gerilimin önündeki engel kadar düştüğünü ama akımın aynı kaldığını,
Devrenin toplam çektiği akımı önce toplam direnci hesaplayıp sonra ohm kanunu kullanarak hesaplamayı öğrendik.
