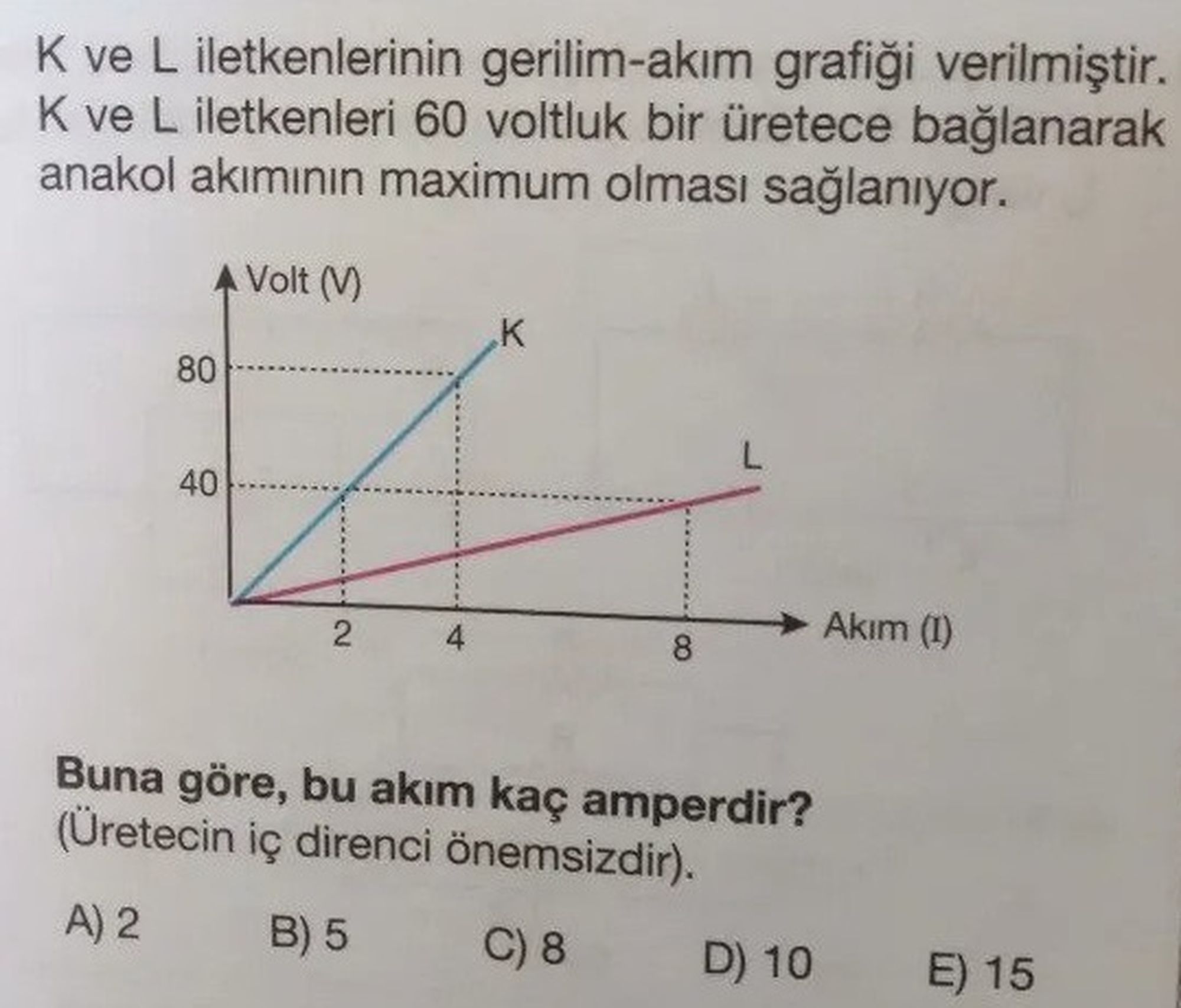

Anakol akımı parelel bağlı devrelerde ayrı kollar üzerinden geçen akımların toplamıdır. Soruda K ve L iletkenlerinin gerilim-akım grafiği bize bu iletkenlerin dirençlerini de verir ( V=İR) bu değer K için 20 (40=2R) ,L için ise 5 (40=8R)’dir . 60voltluk bir üreteç paralel bağlı kollardan eşit gerilim geçirir(V) . Kollardaki akımları V=IR eşitliğiyle herbir kol için hesaplarsak:
K için; 60=Ix20(K’nın direnci)
K’nın devrede geçirdiği akım 3 olur
Tüm Reklamları Kapat
L için ; 60=Ix5(L’nin direnci)
L’nin devrede geçirdiği akım 12 olur
Bu iki akımın şiddetinin toplamı anakol akımını verir 15
