Soruda belirttiğiniz gibi kaynak tüpü basıncı, kaynakta kullanılan başınçtan daha yüksektir ve kullanılabilir basınca düşürülmesi gerekmektedir. Bunun için kaynak basıncı regülatörü (şartlandırıcı) kullanılmaktadır.

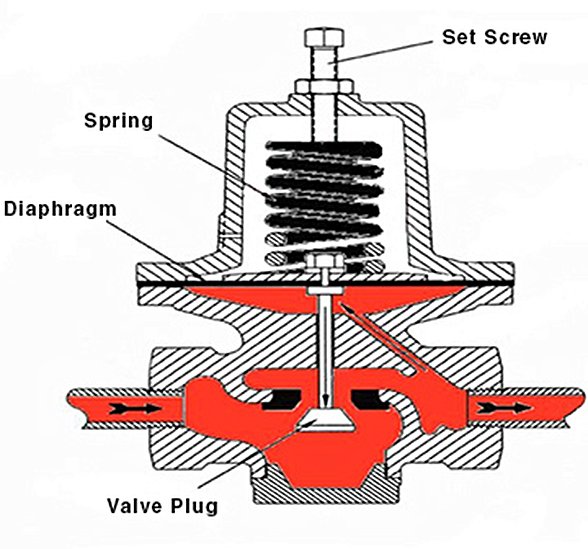

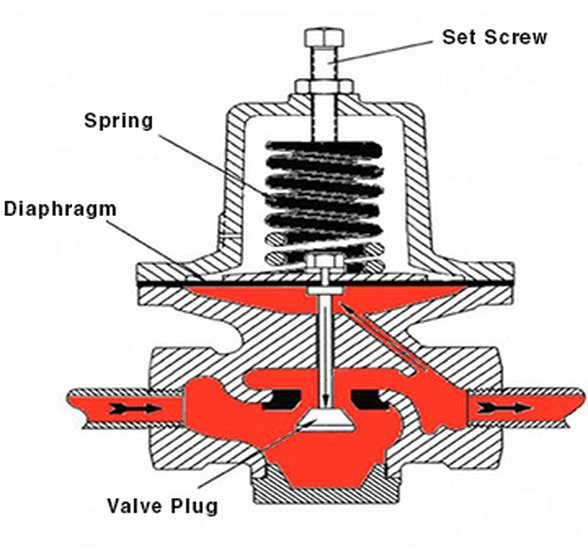

Çalışma prensibi; tüpten gelen basınç (resmin sol tarfındaki ok) bir subab (valve plug) ile tutulur, bu subab tüpten gelen basınç ile kapalı durumdadır (bisiklet tekeri subabı ile benzer mantıkda).
Subabı açık duruma getirmek için subabın üzerine baskı uygulayan bir yay (spring) takılır, bu yayın kuvveti de vananın kelebeği (set screw) ile artırılıp azaltılabilir. Yayın diğer tarafında ise yine subabı kapatmaya yönelik kuvvet uygulayan bir diyafram bulunur, diyaframın kuvvet kaynağı da çıkış gazının (resmin sağ tarfındaki ok) basıncıdır.

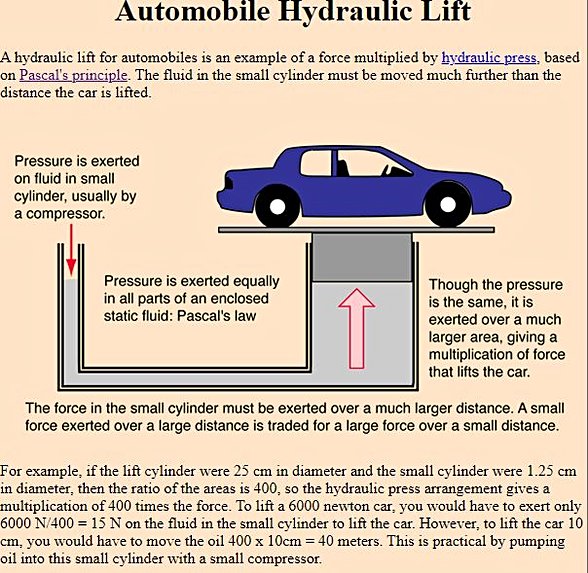

Subabın yüzey alanı nispeten çok düşük, diyaframın yüzey alanı nispeten çok büyük seçilir, bir basınçtan elde edilecek kuvvet uygulandığı yüzey alanı ile orantılır. Örneğin araç liftleri bu prensibi kullanarak çalışırlar.
Böylece düşük basınç uygulanan geniş alanlı diyaframın oluşturduğu kapanma yönlü kuvvet, yüksek basınç uygulanan düşük alanlı subabın oluşturturduğu kapanma yönlü kuvvetle birleşerek, yayın oluşturduğu açılma yönlü kuvveti yenebilir ve subab kapanır, çıkış basıncı düştüğünde (diyafram kaynaklı kuvvet düşeceğinden) kapanma yönlü kuvvet azalarak subab açılır, ve gaz akışı sağlanır, çıkış basıncı tekrar yükselir, bu da diyaframın oluşturduğu kuvvetin tekrar artmasına ve kapanmaya yol açar, bu döngü sayesinde çıkış gaz basıncı regüle edilmiş yani belli bir basınca düzenlenmiş olur.
Bu konuda bir akademik makale bulmak zor, bilimsel bir konu olmaktan ziyade teknik bir konu. Ancak yine de mümkün mertebe eğitim kurumlarının sitelerini kaynak olarak kullanmaya çalıştırm.
Kaynaklar
- Tulsa Welding School. What Is A Welding Pressure Regulator?. (11 Ocak 2021). Alındığı Tarih: 11 Ocak 2021. Alındığı Yer: tws.wdu | Arşiv Bağlantısı
